Pontones modulares

Fabricados internamente en la fábrica de HAIDING SHIPYARD en China, somos un reconocido fabricante y proveedor de pontones modulares, que monitoreamos meticulosamente cada paso de la producción para garantizar la calidad y los precios claros, brindando a nuestros clientes soluciones rentables.

Enviar Consulta

Descripción del Producto

Adaptación precisa de varias series que cubren los requisitos de carga total

• Serie HD-H50: HAIDING SHIPYARD Los pontones modulares se centran en la portabilidad extrema, con un peso de un solo módulo ≤8 toneladas. Es adecuado para plataformas de construcción livianas (como el mantenimiento de puentes fluviales interiores y la transferencia de equipos pequeños), admite el transporte de camiones apilados de unidades múltiples y satisface las necesidades de implementación de corta distancia y alta frecuencia;

• Serie HD-S50: HAIDING SHIPYARD Pontones modulares que cumplen estrictamente con las restricciones de transporte por carretera, con dimensiones estandarizadas de un solo módulo. Puede transportarse de forma independiente en camiones comunes sin permisos de ancho excesivo, lo que lo hace adecuado para la construcción rápida de proyectos pequeños y medianos;

• Serie HD-S70: HAIDING SHIPYARD Los pontones modulares se centran en una alta flotabilidad y alta resistencia, logrando la máxima capacidad de carga dentro de las dimensiones de transporte compatibles. Un solo módulo tiene una flotabilidad ≥50 toneladas y una carga concentrada de 25 000 psf (1206 kPa), adecuado para estacionamiento de equipos pesados y construcción de plataformas de construcción a gran escala.

Material de alta resistencia y anticorrosión respetuoso con el medio ambiente, equilibrando la durabilidad y el respeto al medio ambiente

• La estructura principal está hecha de acero CCSB de alta resistencia y la plataforma adopta acero de alta resistencia laminado patentado. La superficie está estampada para formar líneas antideslizantes con un coeficiente de fricción ≥0,8, evitando que el personal y el equipo resbalen;

• El interior de los pontones modulares de HAIDING SHIPYARD está rociado con pintura antioxidante doméstica, ecológica y respetuosa con el medio ambiente, libre de metales pesados y ha pasado la certificación ambiental marítima nacional; el exterior adopta ánodos compuestos nacionales de zinc y aluminio combinados con un revestimiento anticorrosión marino HD-800 desarrollado de forma independiente, con un espesor de película seca ≥300μm. La vida anticorrosión de las piezas submarinas es ≥15 años y hasta 20 años en ambientes de agua dulce;

• Las juntas de empalme del módulo adoptan un diseño de refuerzo de doble alma, con transiciones de arco en las esquinas para dispersar la tensión. El factor de seguridad estructural es ≥1,8, capaz de soportar viento y olas de Grado 8 (velocidad del viento ≤20,7m/s).

Modular Pontoons

Empalme flexible + transporte conveniente, duplicando la eficiencia de implementación

• HAIDING SHIPYARD Los pontones modulares adoptan un sistema de bloqueo integrado, lo que permite que los módulos se empalmen arbitrariamente de lado a lado, de extremo a extremo o de extremo a lado. Se puede combinar rápidamente en varias formas de plataforma, como rectangular y de forma especial, adaptándose a diferentes escenarios operativos;

• Cada módulo está equipado con un grillete de elevación integrado en el centro. El diseño de elevación de un solo punto simplifica el proceso de carga y descarga, y un equipo de 2 personas con herramientas especiales puede completar el ensamblaje de un solo módulo en ≤2 horas;

• Adaptabilidad de transporte optimizada: la serie HD-S50 admite el transporte de 2 módulos a la vez en camiones comunes, y la serie HD-S70 puede transportarse en camiones con plataforma de gran ancho, con una eficiencia de transporte que duplica la de los pontones integrales tradicionales.

Respaldado por certificaciones autorizadas, doble garantía de cumplimiento y seguridad

Los pontones modulares de HAIDING SHIPYARD han superado la certificación de diez importantes sociedades de clasificación (cumpliendo las "Normas para la construcción de embarcaciones de acero para servicios interiores y costeros") y han obtenido la certificación del sistema de gestión de calidad ISO 9001:2015. Todos los dibujos de los módulos han sido revisados por instituciones autorizadas para garantizar el cumplimiento operativo; Tiene un sistema de protección de emergencia incorporado y el nivel de sellado del módulo alcanza IP67. La inmersión a corto plazo (≤1m) no afecta la seguridad estructural, cumpliendo con los estrictos requisitos de seguridad de las operaciones marinas.

Tabla detallada de parámetros técnicos (comparación bilingüe)

HAIDING SHIPYARD Los pontones modulares adoptan el concepto de diseño de "adaptación precisa de múltiples series", lanzando tres series de productos principales para cubrir completamente diferentes requisitos de carga operativa de 5 a 100 toneladas. Al integrar el empalme flexible de la durabilidad de alta resistencia de Barge, se ha convertido en un nuevo equipo de referencia en el campo de la ingeniería marina.

Modular Pontoons

Categoría de parámetro	Artículo específico	Serie HD-H50	Serie HD-S50	Serie HD-S70	Observaciones
Dimensiones básicas	Módulo Largo×Ancho×Alto (m)	2,0×1,8×1,2	3,0×2,0×1,5	4,0×2,5×1,8	Estandarizado para el transporte.
	Peso del módulo (t)	≤8	≤12	≤18	Cumple con los límites de transporte por carretera.
Estructura y material	Material principal	Acero grado A-36 (10 mm)	Acero grado A-36 (12 mm)	Acero grado A-36+HSLA (16mm)	Plataforma con estructura enrollada patentada
	Capacidad de carga	Carga concentrada 15,000 psf, carga uniforme 400 kg/㎡	Carga concentrada 20,000 psf, carga uniforme 450 kg/㎡	Carga concentrada 25,000 psf, carga uniforme 500 kg/㎡	Se adapta a diferentes equipos de peso.
Anticorrosión	Recubrimiento interno	Inhibidor de oxidación Bio-Float (≥150μm)	Igual que a la izquierda	Igual que a la izquierda	Biodegradable, respetuoso con el medio ambiente
	Protección externa	Ánodo de zinc + revestimiento marino (≥300μm)	Igual que a la izquierda	Igual que a la izquierda	Resiste la corrosión del agua de mar/agua dulce
Transporte y montaje	Método de transporte	Camión ordinario (≥4 unidades/tiempo)	Camión ordinario (≥2 unidades/tiempo)	Camión de sobreancho (2 unidades/hora)	Mejora la eficiencia del transporte.
	Tiempo de montaje (módulo único)	≤1,5 horas	≤2 horas	≤2,5 horas	Completado por un equipo de 2 personas.
Proceso de dar un título	Certificación de producto	Certificación ABS, certificación ISO 9001:2015	Igual que a la izquierda	Igual que a la izquierda	Cumple con las regulaciones marítimas internacionales.

Dimensiones básicas y parámetros de peso

Elemento de parámetro	Serie HD-H50	Serie HD-S50	Serie HD-S70	Unidad
Dimensiones del módulo (largo×ancho×alto)	6,0×5,4×3,6	9,1×6,1×4,6	12,2×7,6×5,5	m
Peso de un solo módulo	≤8	≤12	≤18	montones
Centro de altura de flotabilidad	1.8	2.3	2.8	m
Borrador (descargado)	0.6	0.8	1.0	m
Calado máximo	1.2	1.5	1.8	m
Módulos estándar por plataforma	4-12	3-8	2-6	unidades
Tamaño máximo de plataforma	36×16	48×20	60×25	m²

Parámetros de estructura y materiales

Elemento de parámetro	Serie HD-H50	Serie HD-S50	Serie HD-S70	Descripción
Material de la estructura principal	Acero Grado A-36 (10mm)	Acero Grado A-36 (12mm)	Acero Grado A-36 + HSLA (16mm)	Límite elástico ≥36 ksi
Material de la cubierta	Acero HSLA de alta resistencia (12 mm)	Acero HSLA de alta resistencia (14 mm)	Acero HSLA de alta resistencia (16 mm)	Formado en rollo patentado
Tratamiento de la superficie de la cubierta	Antideslizante en relieve (coeficiente de fricción ≥0,8)	Antideslizante en relieve (coeficiente de fricción ≥0,8)	Antideslizante en relieve (coeficiente de fricción ≥0,8)	Tratamiento de penetración de aleación resistente al desgaste
Factor de seguridad estructural	≥1,8	≥1,8	≥1,8	Condiciones de viento y olas de grado 8
Conexión entre módulos	Brida de doble alma + pernos pretensados	Brida de doble alma + pernos pretensados	Brida de doble alma + pernos pretensados	Desmontable y reutilizable ≥50 veces
Diseño de esquina	Transición de arco (R≥50 mm)	Transición de arco (R≥50 mm)	Transición de arco (R≥50 mm)	Concentración de estrés disperso

Parámetros de rendimiento de carga

Elemento de parámetro	Serie HD-H50	Serie HD-S50	Serie HD-S70	Unidad
Carga concentrada	15.000	20.000	25.000	psf (kPa)
Carga uniforme	≥400	≥450	≥500	kilogramos/m²
Capacidad máxima de carga de un solo punto	50	80	100	montones
Clase máxima de resistencia al viento y a las olas	Grado 7 (velocidad del viento ≤17,1 m/s)	Grado 8 (velocidad del viento ≤20,7 m/s)	Grado 8 (velocidad del viento ≤20,7 m/s)	-
Altura máxima de resistencia a las olas	≤2.0	≤2,5	≤3.0	m
Ángulo de inclinación máximo de funcionamiento	±15°	±12°	±10°	-
Ángulo máximo de carga estable	±20°	±18°	±15°	-

Parámetros de flotabilidad y estabilidad

Elemento de parámetro	Serie HD-H50	Serie HD-S50	Serie HD-S70	Unidad
Flotabilidad de módulo único	≥30	≥50	≥80	montones
Centro de altura de flotabilidad desde la línea de base	1.8	2.3	2.8	m
Período de rollo	≥4,0	≥5,0	≥6.0	s
Período de lanzamiento	≥6.0	≥7,0	≥8,0	s
Altura del francobordo	2.4	3.1	3.7	m
Número de criterio de estabilidad	≥1,2	≥1,2	≥1,2	-

Parámetros de transporte y montaje

Elemento de parámetro	Serie HD-H50	Serie HD-S50	Serie HD-S70	Unidad
Método de transporte	Camión Ordinario (≥4 unidades/tiempo)	Camión Ordinario (≥2 unidades/tiempo)	Camión de sobreancho (2 unidades/tiempo)	-
Tiempo de montaje (módulo único)	≤1,5	≤2.0	≤2,5	horas
Tamaño del equipo de montaje	2 personas	2-3 personas	3-4 personas	-
Número de puntos de elevación	4 (arriba)	4 (arriba)	6 (superior + lateral)	-
Método de elevación	Elevación de un solo punto/multipunto	Elevación de un solo punto/multipunto	Elevación de un solo punto/multipunto	-
Dimensiones máximas de transporte	6,2×5,6×3,8	9,3×6,3×4,8	12,5×7,8×5,7	m

Parámetros de anticorrosión y durabilidad

Elemento de parámetro	Índice técnico	Unidad / Descripción
Anticorrosión interna	Inhibidor de óxido ecológico Bio-Float (≥150 μm)	Espesor de película seca, sin metales pesados
Anticorrosión externa	Ánodos de zinc (1 juego/10㎡) + Recubrimiento de grado marino Baril (≥300μm)	Espesor de película seca
Vida útil de los componentes submarinos	≥15	años
Vida útil del medio ambiente de agua dulce	≥20	años
Material de la tira de sellado	Caucho de monómero de etileno propileno dieno EPDM	Resistencia a la temperatura: -40 ℃ ~ 80 ℃
Vida útil de la tira de sellado	≥5	años (o 50 ciclos de desmontaje-montaje)
Dureza de la capa resistente al desgaste	≥300	HB (dureza Brinell)
Pérdida por desgaste anual	≤0,1	milímetros

Tabla de parámetros de configuración estándar

Configuración estándar del sistema de conexión

Elemento de configuración	Descripción del parámetro
Método de conexión	Brida empotrada + Pernos pretensados de alta resistencia (M24)
Sistema de sellado	Anillo de sellado de caucho EPDM (compresión: 20-25%)
Dispositivo de bloqueo	Perno de doble seguridad (diámetro ≥32 mm)
Sistema de posicionamiento	Pasador guía + ranura de posicionamiento (precisión ≤2 mm)
Fuerza de conexión	≥1,5 veces la fuerza de corte máxima del módulo

Configuración estándar de interfaces accesorias

Tipo de interfaz	Especificación de parámetros	Objetivo

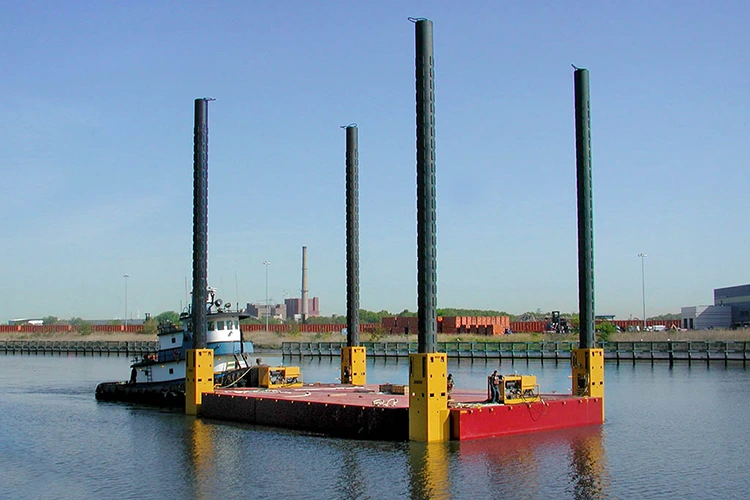

Interfaz de pata	Diámetro: 800-1200 mm (opcional)	Posicionamiento y fijación de plataformas
Interfaz del cabrestante	Fuerza de tracción: ≤50kN (opcional)	Desplazamiento/Posicionamiento de la Plataforma
Interfaz de propulsor	Potencia: ≤100kW (Opcional)	Autopropulsión de plataforma
Bolardo de amarre	Fuerza de tracción: ≥50kN (4 unidades como estándar)	Amarre y Fijación
Canal de cable	Diámetro: ≥150mm (4 unidades como estándar)	Transmisión de potencia/señal
Interfaz de escalera de embarque	Capacidad de carga: ≥500kg (2 unidades como estándar)	Embarque / Desembarque de Personal

Guía de selección y tabla de coincidencia de parámetros de escenarios de aplicación

Parámetros de referencia de selección de serie

Escenario de aplicación	Serie recomendada	Configuración típica	Carga operativa máxima
Mantenimiento del puente del río interior	HD-H50	4-6 Módulos (12-18m Longitud)	50 toneladas (módulo único)
Asistencia de dragado a pequeña escala	HD-H50 / HD-S50	6-8 Módulos (18-24m Longitud)	80 toneladas (Combinación)
Muelle Temporal Portuario	HD-S50	8-10 módulos (24-30 m de longitud)	150 toneladas (Combinación)
Construcción de energía eólica marina	HD-S70	6-8 Módulos (30-40m Longitud)	200 toneladas (Combinación)
Tendido de tuberías submarinas	HD-S50 / HD-S70	8-12 Módulos (30-50m Longitud)	250 toneladas (Combinación)
Traslado de Equipo Pesado	HD-S70	4-6 Módulos (20-30m Longitud)	100 toneladas (módulo único)

Tabla de parámetros de adaptación al medio ambiente

Condición ambiental	Serie aplicable	Requisito de parámetro
Ríos interiores de agua dulce	Todas las series	Grado anticorrosión ≥ Estándar de agua dulce
Agua salada costera	HD-S50 / HD-S70	Grado anticorrosión ≥ Estándar de agua de mar
Área de olas y viento marino	HD-S70	Resistencia al viento y a las olas ≥ Grado 8, Altura de las olas ≤3 m
Aguas poco profundas (≤5m)	HD-H50	Calado ≤1,2 m, Spuds poco profundos opcionales
Profundidad media del agua (5-15 m)	HD-S50	Calado ≤1,5 m, puntas largas opcionales
Aguas Profundas (≥15m)	HD-S70	Calado ≤1.8m, Sistema de Amarre Opcional

Tabla de opciones de parámetros personalizados

Opciones de mejora de materiales

Tipo de mejora	Ajuste de parámetros	Escenario aplicable
Mejora de carga pesada	Cubierta engrosada a 20-25 mm, estructura reforzada	Rodamiento para equipos de 100 toneladas
Mejora de baja temperatura	Material actualizado a acero de baja temperatura (p. ej., S355J2W)	Entorno polar/zona fría (-40 ℃ ~ 0 ℃)
Mejora de alta temperatura	Revestimiento especial + diseño de aislamiento térmico.	Ambiente tropical/de alta temperatura (≥40 ℃)
Mejora ligera	La estructura parcial utiliza aleación de aluminio (6061-T6)	Escenarios de movimiento frecuente/transporte aéreo

Opciones de extensión de funciones

Función extendida	Configuración de parámetros	Descripción
Sistema de autopropulsión	Propulsor (Potencia ≤200kW) + Sistema de control	Velocidad máxima ≤5 nudos
Sistema de posicionamiento	Sistema de Amarre (4 Anclas) + GPS + Sonda	Precisión de posicionamiento ≤1m
Sistema de elevación	Elevación hidráulica/eléctrica (carrera ≤3m)	Se adapta a los cambios de nivel del agua
Superestructura modular	Taller / Sala de Control Desmontable	Proporciona sombra/protección.

Certificación y tabla de parámetros estándar

Tipo de certificación	Número estándar	Requisito de parámetro clave
Certificación de Sociedades de Clasificación	ABS "Reglas para la construcción y clasificación de embarcaciones de acero para servicio interior y costero"	Factor de seguridad estructural ≥1,8, estabilidad ≥1,2
Certificación Ambiental	Norma Internacional sobre Medio Ambiente Marítimo (MEPC.227(64))	Inhibidor de óxido: libre de metales pesados y biodegradable
Sistema de Gestión de Calidad	Norma ISO 9001:2015	Control de calidad de proceso completo
2015	Control de calidad de proceso completo
Estándar de seguridad	GB/T 36143-2018	Factor de seguridad de flotabilidad ≥1,5

Tabla de resumen de parámetros de rendimiento (de un vistazo)

Categoría de parámetro	HD-H50	HD-S50	HD-S70
Dimensiones del módulo (m)	6,0×5,4×3,6	9,1×6,1×4,6	12,2×7,6×5,5
Peso único (toneladas)	≤8	≤12	≤18
Carga máxima (kg/m²)	400	450	500
Flotabilidad de un solo módulo (toneladas)	30	50	80
Tiempo de montaje (horas)	1.5	2.0	2.5
Método de transporte	Camión Ordinario (4 unidades/hora)	Camión Ordinario (2 unidades/hora)	Camión de sobreancho (2 unidades/tiempo)
Vida anticorrosión (años)	≥15 (Agua de mar) / 20 (Agua dulce)	≥15 (Agua de mar) / 20 (Agua dulce)	≥15 (Agua de mar) / 20 (Agua dulce)

Modular Pontoons

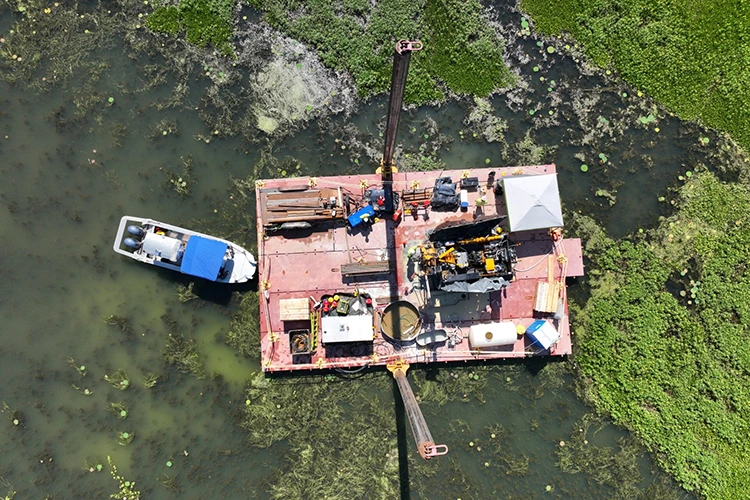

Escenarios de aplicaciones principales: una herramienta de ingeniería marina adaptable a todos los escenarios

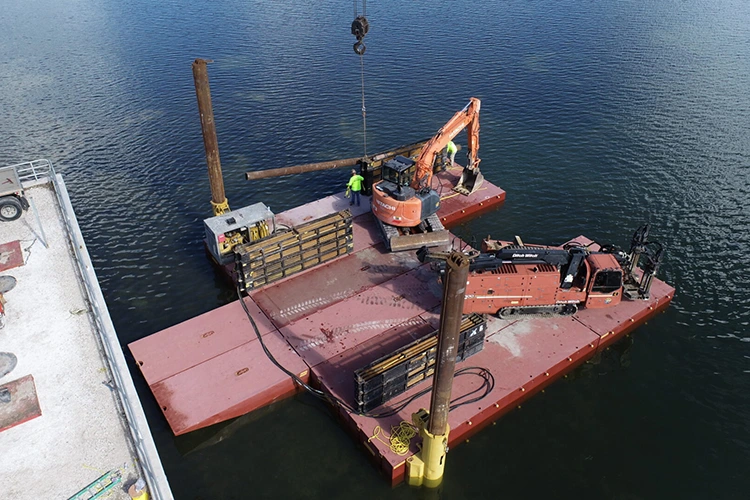

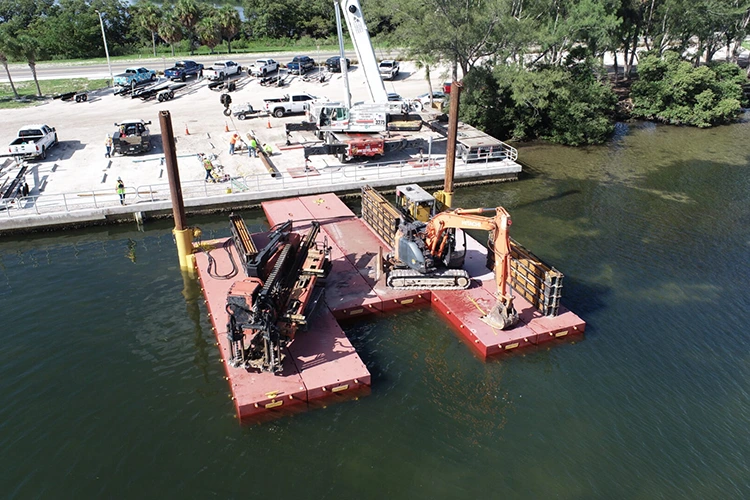

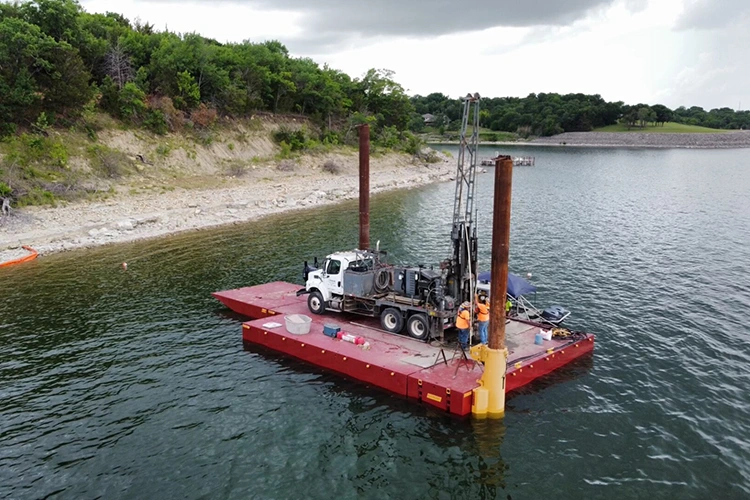

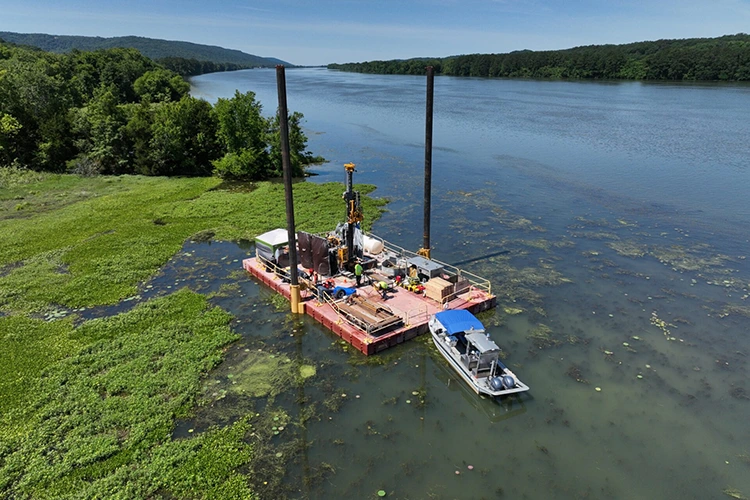

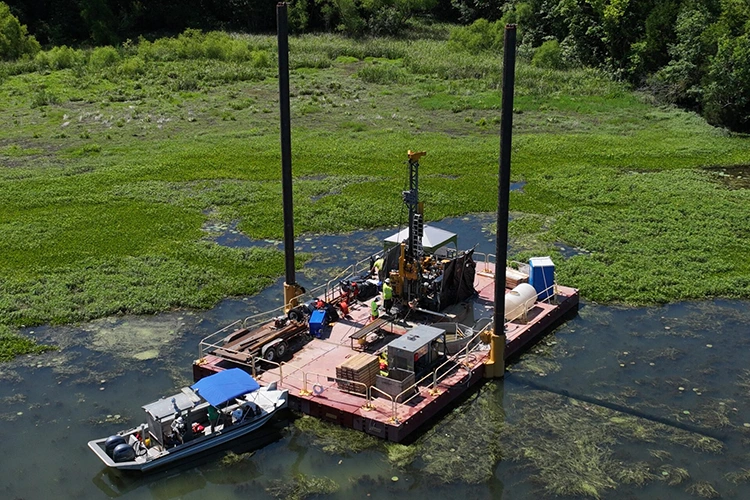

Ingeniería de aguas poco profundas y ríos interiores

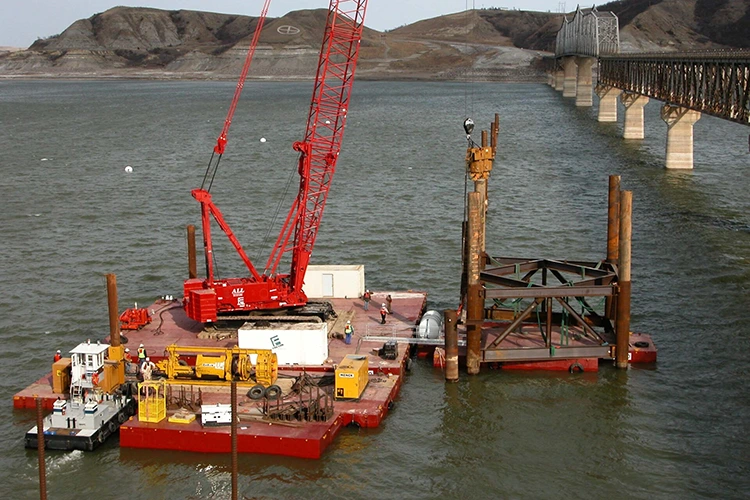

• En la construcción de puentes sobre ríos interiores, combine los módulos de la serie HD-S50 para formar una plataforma de construcción. Después de instalar las patas para fijación, sirve como superficie de operación de vertido del muelle, soportando camiones bomba de concreto y equipos de construcción. El ciclo de despliegue es un 60% más corto que el de los caballetes de acero temporales;

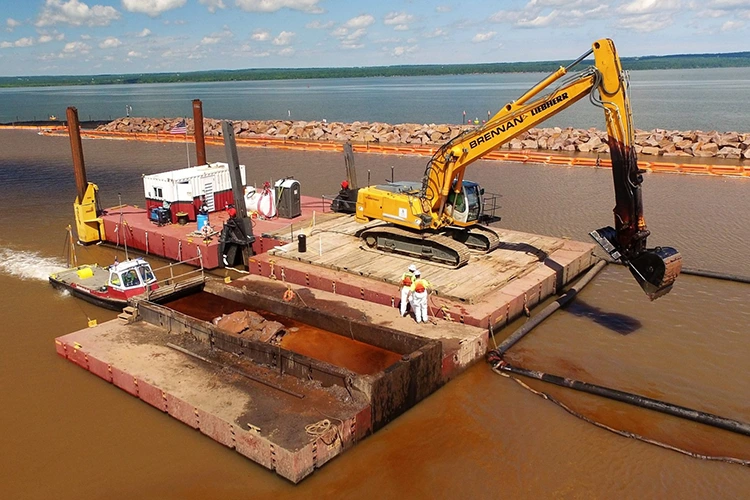

• Para proyectos de dragado de bancos de arena, empalme los módulos de la serie HD-H50 en una plataforma de transferencia liviana para transportar sedimentos con equipos de dragado, eliminando la necesidad de barcos grandes y reduciendo la dificultad de las operaciones en áreas de aguas poco profundas.

Asistencia de ingeniería marina

• En proyectos de energía eólica costera, combine los módulos de la serie HD-S70 en una plataforma de operación a gran escala para transportar equipos de preinstalación de torres de turbinas eólicas y herramientas de elevación. La plataforma puede ser desplazada de manera flexible mediante propulsores, adaptándose a las necesidades constructivas de las diferentes posiciones de la máquina;

• En proyectos de tendido de tuberías submarinas, empalme los módulos de la serie HD-S50 en una plataforma de operación de soldadura, equipada con un sistema de posicionamiento para garantizar la precisión del acoplamiento de tuberías. El revestimiento anticorrosión se adapta al entorno del agua de mar, lo que permite un funcionamiento continuo durante 30 días sin mantenimiento.

Traslado de Carga y Equipo

• Para el transporte de materiales en islas, combinar los módulos de las Series HD-H50 y HD-S50 para formar un muelle flotante, adecuado para el atraque de pequeños barcos de transporte, resolviendo el problema de transferencia de islas sin muelles fijos;

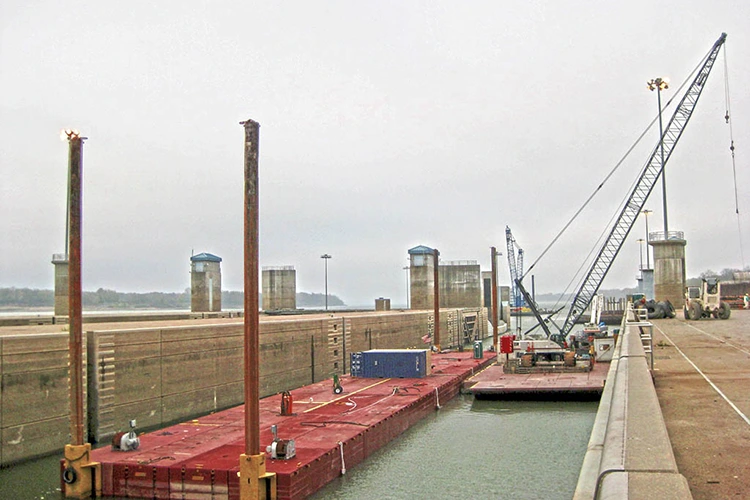

• En proyectos de ampliación portuaria, utilice módulos de la serie HD-S70 para construir plataformas de estacionamiento de equipos temporales, que soporten equipos pesados como grúas y máquinas de soldar. El alto rendimiento de carga de la plataforma garantiza la seguridad del estacionamiento de equipos a largo plazo.
