Puente rápidamente colocado

El puente de colocación rápida es un sistema integrado de apoyo de emergencia a través del agua desarrollado para situaciones en las que la infraestructura de transporte tradicional no puede cumplir con los requisitos operativos urgentes.

Los desastres por inundaciones, fallas de puentes, interrupciones de carreteras y proyectos de ingeniería remotos a menudo requieren soluciones temporales para cruces de agua que puedan implementarse rápidamente y operar de manera confiable. A diferencia de los puentes flotantes convencionales que dependen de remolcadores, grúas y grandes equipos de instalación, este sistema combina funciones de propulsión, posicionamiento, conexión y soporte de carga en cada módulo independiente.

El puente está construido alrededor de módulos de pontones autopropulsados ​​estandarizados de 10 metros. Se pueden conectar múltiples unidades según la distancia de cruce y las necesidades operativas, creando estructuras de puentes flotantes que van desde pequeños canales hasta grandes vías fluviales que superan los 100 metros.

Cada módulo es capaz de realizar navegación independiente, lo que le permite moverse directamente al área de despliegue designada. Después del posicionamiento, los módulos se alinean y bloquean mediante un sistema de conexión integrado para formar un puente flotante estable.

Cuando no se requiere una estructura de puente completa, los módulos motorizados individuales también pueden funcionar como unidades de ferry para transportar personal, equipos de rescate, vehículos y materiales de emergencia.

Características clave

1. Diseño de pontón modular estandarizado

La estructura modular proporciona varios beneficios prácticos:

· Configuración flexible de 10 ma 100 m+

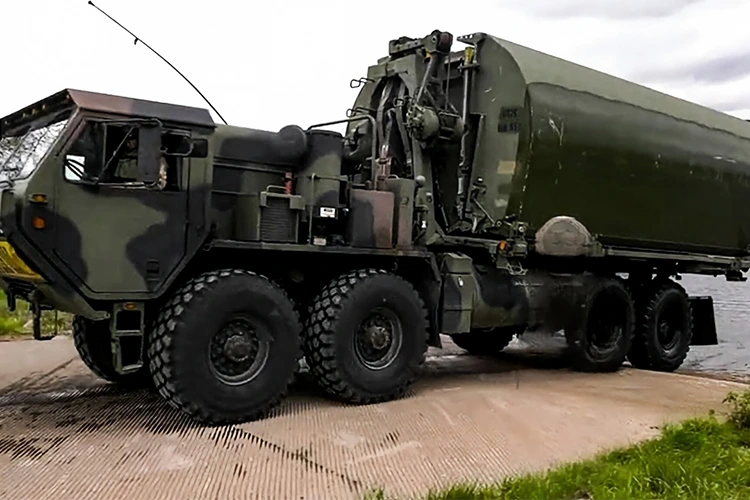

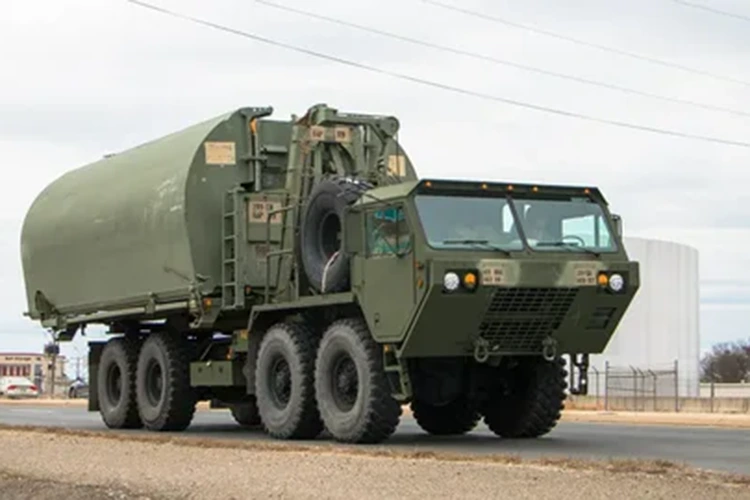

· Transporte y almacenamiento simplificados

· Montaje en campo más rápido

· Mantenimiento y sustitución más sencillos

· Capacidad ampliable para requisitos futuros

Este diseño permite a las organizaciones de emergencia y a los contratistas de ingeniería preparar equipos que puedan adaptarse a diferentes entornos operativos.

2. Sistema de navegación autopropulsado independiente

El diseño autopropulsado mejora:

· Velocidad de implementación

· Precisión de posicionamiento

· Flexibilidad operativa

· Eficiencia de respuesta

Cuando no es necesaria la construcción de un puente, los módulos individuales pueden seguir funcionando de forma independiente como plataformas de ferry motorizadas.

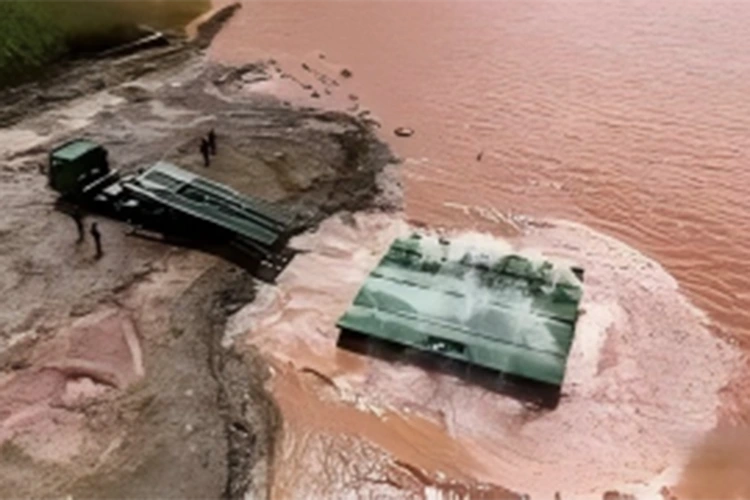

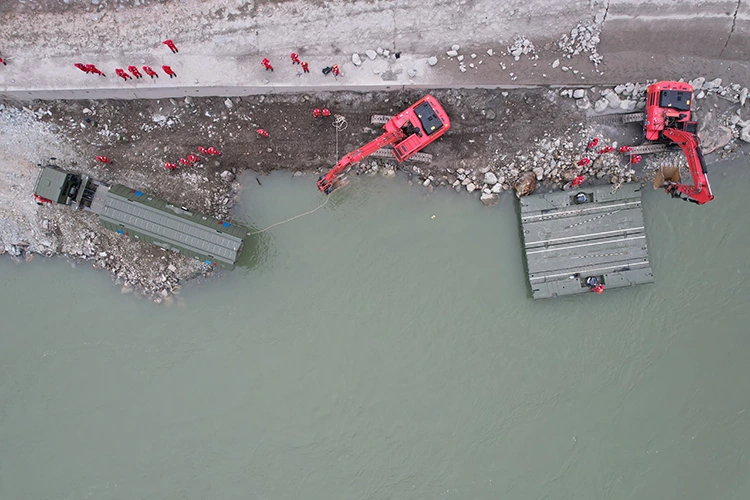

3. Despliegue rápido para operaciones de emergencia

Las situaciones de emergencia requieren equipos que puedan transportarse e instalarse rápidamente.

Por lo general, una configuración de puente estándar de 60 metros se puede implementar en 10 a 15 minutos en condiciones operativas adecuadas.

Esta capacidad de respuesta rápida hace que el sistema sea adecuado para:

· Operaciones de rescate en inundaciones

· Recuperación del transporte de emergencia

· Logística de socorro en casos de desastre

· Restauración temporal de infraestructura

4. Capacidad de transporte de cargas pesadas

El sistema de puente está diseñado con un marco estructural de alta resistencia que distribuye las cargas entre los módulos conectados mientras mantiene la estabilidad de la plataforma.

Una configuración de puente estándar de 60 metros proporciona:

· Capacidad de carga nominal:60 toneladas

· Capacidad de cruce de equipo pesado

· Rendimiento estable del transporte de vehículos

Durante las pruebas estructurales, la deformación máxima del tablero del puente bajo carga completa se controló dentro de 12 mm, sin deformación permanente después de la descarga.

Este rendimiento de carga confiable admite aplicaciones que requieren transporte continuo de equipos pesados ​​de rescate e ingeniería.

5. Adaptabilidad a entornos acuáticos complejos

Las operaciones de emergencia a menudo se llevan a cabo en condiciones ambientales impredecibles.

El Puente de Colocación Rápida está diseñado para funcionar en:

· Ríos

· Lagos

· Reservorios

· Canales de inundación

· Aguas costeras poco profundas

El sistema soporta temperaturas de funcionamiento desde:

-30°C a +55°C

Las pruebas de rendimiento verificaron un funcionamiento estable en:

· La corriente de agua alcanza velocidades de hasta 2,8 m/s

· Resistencia a corto plazo hasta 3,0 m/s

· Condiciones de viento de hasta fuerza 6.

· Altura de las olas aproximadamente 0,5 m

Un sistema inteligente de ajuste de lastre ayuda a compensar los cambios en el nivel del agua, mejorando la estabilidad durante las condiciones operativas cambiantes.

6. Modos de operación dual

El sistema de puente proporciona dos modos de funcionamiento dentro de una plataforma.

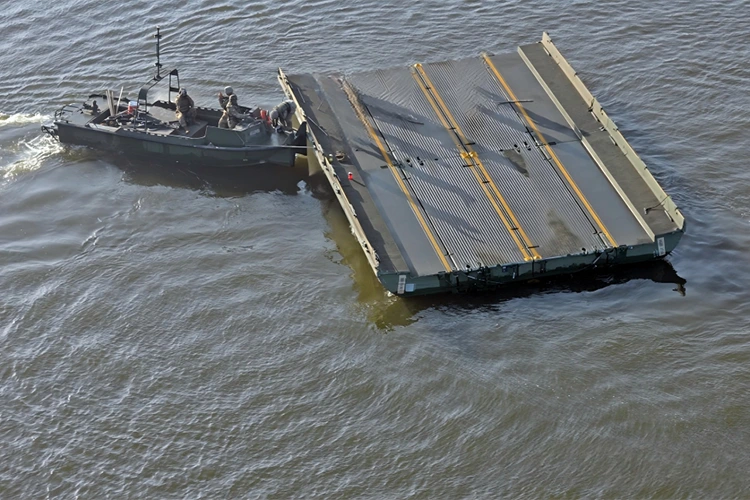

Modo puente flotante

Se pueden conectar varios módulos para crear un puente flotante temporal para:

· Transporte de vehículos

· Movimiento de personal

· Traslado de equipos

· Logística de emergencia

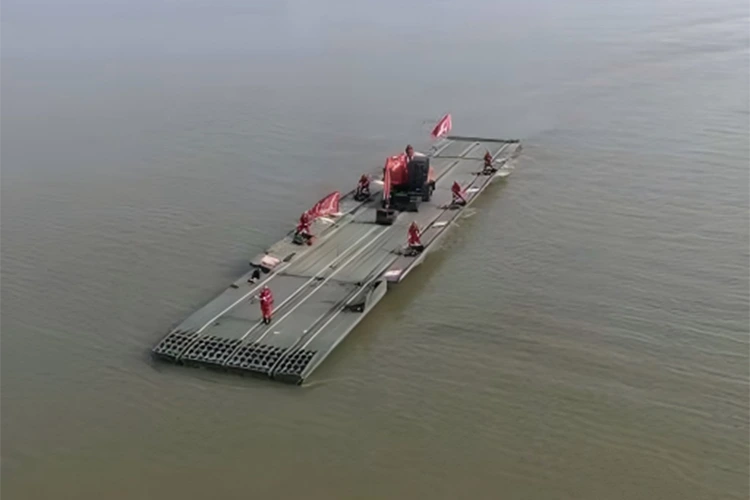

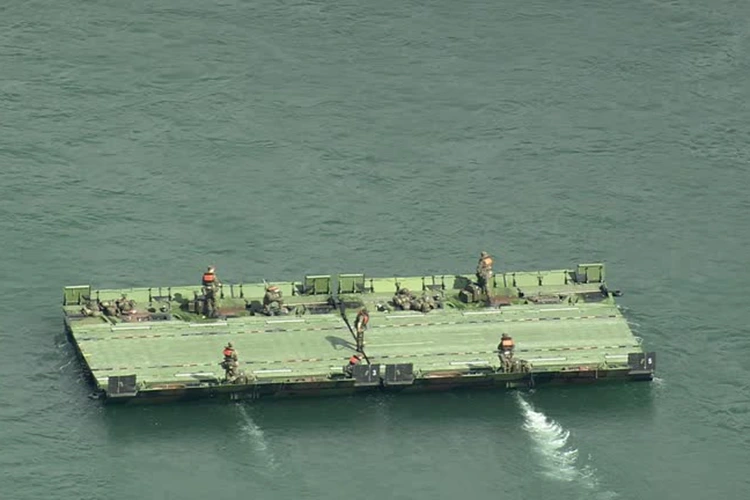

Modo ferry motorizado

Los módulos alimentados individuales pueden funcionar de forma independiente para:

· Cruce del río

· Transporte de rescate

· Entrega de suministros en áreas remotas

Este diseño de doble función mejora la utilización del equipo y permite a los operadores seleccionar el método más adecuado según las condiciones del sitio.

Pruebas técnicas de rendimiento y confiabilidad

Pruebas de carga y resistencia estructural

Se probó una configuración de puente modular estándar de 60 metros bajo una carga nominal de 60 toneladas para evaluar la estabilidad estructural durante el transporte pesado.

Durante la operación a plena carga, la deformación vertical máxima del tablero del puente se mantuvo en 12 mm y no se produjo ninguna deformación permanente después de la descarga.

El sistema de bloqueo modular completó repetidas pruebas de conexión sin aflojamiento ni daños estructurales, lo que garantiza un rendimiento confiable durante múltiples ciclos de implementación.

Un factor de seguridad antivuelco de ≥1,6 proporciona estabilidad adicional bajo cargas pesadas y condiciones de impacto de ondas laterales.

Los resultados de estas pruebas demuestran la capacidad del puente para soportar vehículos de rescate, maquinaria de ingeniería y requisitos de transporte de emergencia.

Operación continua y pruebas de durabilidad

El equipo de emergencia debe permanecer operativo durante las misiones prolongadas de rescate y recuperación.

El sistema de puente completo se completó con éxito:

· Pruebas de funcionamiento continuo a carga completa durante 72 horas

· Más de 1.000 ciclos de montaje y desmontaje

· Pruebas de alta y baja temperatura

· Pruebas ambientales de lluvia y olas de viento

A lo largo de estas evaluaciones, el sistema de propulsión, el sistema hidráulico y el sistema de control electrónico mantuvieron un funcionamiento estable.

El diseño duradero reduce los requisitos de mantenimiento y mejora la disponibilidad del equipo durante el despliegue de campo a largo plazo.

Control inteligente y rendimiento de posicionamiento

La implementación eficiente depende de un posicionamiento preciso y una conexión confiable del módulo.

Cada módulo motorizado integra una plataforma de control inteligente que monitorea las condiciones de operación y ayuda a los operadores durante la navegación y el montaje.

El sistema proporciona:

· Monitoreo de actitud del puente en tiempo real

· Ajuste automático del equilibrio hidráulico

· Compensación del nivel del agua

· Protección contra sobrecarga

· Funciones de diagnóstico de fallos

Durante las pruebas de posicionamiento, el sistema logró una precisión de alineación de 5 cm, lo que ayudó a reducir el tiempo de ajuste manual y mejoró la eficiencia del ensamblaje.

Opciones de configuración modular

El puente de colocación rápida utiliza módulos motorizados estandarizados, lo que permite a los clientes seleccionar longitudes de puente adecuadas según el ancho del agua, los requisitos del tráfico y las condiciones operativas.

Cada configuración mantiene las ventajas principales de:

· Navegación independiente

· Implementación rápida

· Transporte de carga pesada

· Capacidad de expansión modular

Este enfoque modular permite a las organizaciones ampliar la capacidad del puente de acuerdo con los requisitos operativos futuros sin reemplazar el equipo existente.

Aplicaciones principales

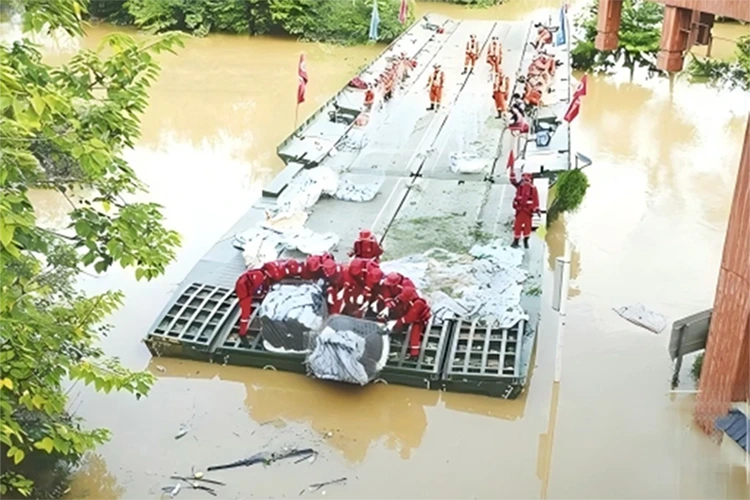

Control de inundaciones y ayuda en casos de desastre

Durante inundaciones y fenómenos climáticos extremos, las carreteras dañadas y los puentes sumergidos pueden aislar a las comunidades y retrasar la respuesta de emergencia.

El puente de pontones motorizado modular proporciona acceso de transporte temporal para:

· Equipos de rescate

· Vehículos de emergencia

· Suministros médicos

· Materiales de relieve

· Equipos de ingeniería

Su capacidad de despliegue rápido ayuda a restaurar los enlaces de transporte durante los períodos críticos de respuesta.

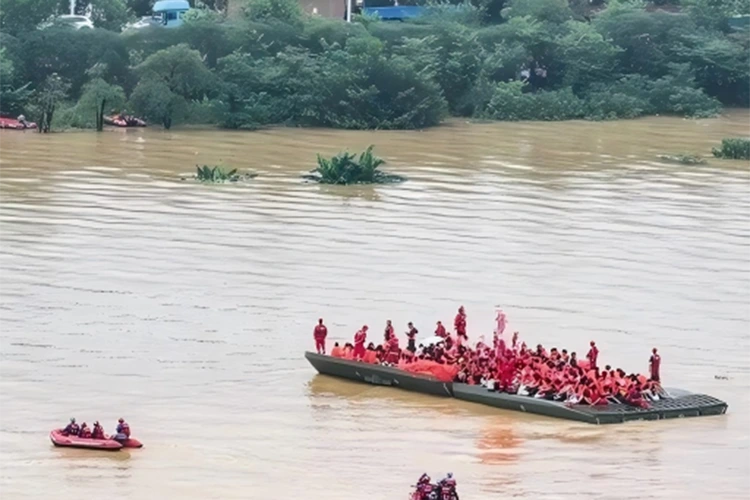

Rescate acuático de emergencia

El sistema proporciona una capacidad estable de cruce de agua para operaciones de rescate en ríos, embalses y áreas inundadas.

Soporta:

· Evacuación de personal

· Transporte de equipos de rescate

· Entrega de suministros de emergencia

· Establecimiento de acceso temporal

El diseño autopropulsado mejora la movilidad cuando las rutas de transporte tradicionales no están disponibles.

Recuperación de infraestructura

Después del colapso de un puente, daños a una carretera o desastres naturales, la reconstrucción de la infraestructura permanente a menudo requiere mucho tiempo.

El puente flotante modular proporciona una solución de transporte temporal mientras se realizan reparaciones permanentes.

Puede soportar:

· Vehículos de construcción

· Reparar equipos

· Transporte de materiales

· Movimiento de la fuerza laboral

Soporte de ingeniería marina

Los proyectos de construcción marítima a menudo requieren sistemas de transporte temporal flexibles.

El puente puede soportar operaciones relacionadas con:

· Construcción portuaria

· Proyectos de embalses

· Ingeniería offshore

· Proyectos de conservación del agua

· Infraestructura energética y de oleoductos

Su diseño modular permite la reubicación según los requisitos cambiantes del proyecto.

Defensa Civil y Movilidad de Emergencia

La combinación de despliegue rápido, navegación independiente y capacidad de carga pesada hace que el sistema sea adecuado para misiones de movilidad de emergencia que requieren una capacidad rápida de cruce de agua.

Las aplicaciones incluyen:

· Operaciones de defensa civil

· Logística de emergencia

· Apoyo al transporte estratégico

· Misiones de rescate a gran escala

Por qué elegir HAIDING SHIPYARD

Elegir un proveedor de puentes de emergencia requiere más que evaluar las especificaciones del producto. La capacidad de fabricación, el soporte de ingeniería, la capacidad de personalización y el servicio a largo plazo son factores igualmente importantes.

HAIDING SHIPYARD se especializa en el desarrollo y fabricación de equipos modulares acuáticos, brindando soluciones integradas para respuesta de emergencia, control de inundaciones, recuperación de transporte y aplicaciones de ingeniería marina.

Desde la fabricación estructural hasta la integración del sistema, cada módulo de puente sigue procedimientos de fabricación estandarizados para garantizar un rendimiento constante y una operación confiable.

Nuestro equipo de ingeniería trabaja con los clientes para determinar la configuración más adecuada en función de:

· Ancho de la vía fluvial

· Capacidad de carga requerida

· Entorno operativo

· Requisitos de implementación

· Condiciones de transporte

Ya sea que los clientes requieran módulos motorizados individuales o sistemas completos de puentes flotantes, HAIDING SHIPYARD ofrece soluciones prácticas diseñadas en torno a necesidades operativas reales.

Servicios OEM y de personalización

Diferentes proyectos requieren diferentes configuraciones de puentes. HAIDING SHIPYARD ofrece opciones de personalización para cumplir con los requisitos de aplicaciones específicas.

Control de calidad

Un equipo de emergencia confiable requiere un estricto control de fabricación.

Cada sistema de puente modular se somete a inspecciones durante todo el proceso de producción, que incluyen:

· Inspección de materia prima

· Inspección de fabricación estructural

· Inspección de calidad de soldadura

· Verificación del montaje mecánico

· Pruebas del sistema hidráulico

· Pruebas de control eléctrico

· Prueba de la función de navegación

· Cargar verificación de rendimiento

· Inspección final de operación

Preguntas frecuentes

¿Puede funcionar el puente de pontones sin remolcadores?

Sí. Cada módulo está equipado con un sistema de propulsión independiente, lo que permite navegación, posicionamiento y conexión autónomos sin equipo de remolque externo.

¿Cuánto tiempo lleva desplegar el puente?

El tiempo de implementación depende de la longitud del puente y las condiciones del sitio. Una configuración estándar de 60 metros normalmente se puede completar en 10 a 15 minutos en condiciones adecuadas.

¿Cuál es la longitud máxima del puente?

El diseño modular permite configuraciones de puentes de más de 100 metros conectando módulos alimentados adicionales.

¿Qué capacidad de carga puede soportar el puente?

Una configuración estándar de 60 metros proporciona una capacidad de carga nominal de 60 toneladas.

¿Pueden los módulos individuales funcionar como ferries?

Sí. Los módulos eléctricos individuales pueden funcionar de forma independiente para el transporte de personal y equipos.

¿En qué entornos puede operar el puente?

El sistema es adecuado para ríos, lagos, embalses, canales de inundación y aguas costeras poco profundas.

¿Qué rango de temperatura soporta?

El rango de temperatura de funcionamiento es de -30°C a +55°C.

¿Se puede personalizar el puente?

Sí. HAIDING SHIPYARD ofrece personalización para la longitud del puente, requisitos de carga, sistemas de control y equipos de soporte.

¿Ofrecen soporte técnico?

Sí. Se encuentran disponibles consultas técnicas, orientación operativa, soporte de repuestos y asistencia de mantenimiento.

Contactar con ASTILLERO HAIDING

Cuando se interrumpen las rutas de transporte de emergencia, un equipo confiable para cruzar el agua se vuelve esencial para restaurar el acceso de manera rápida y segura.

HAIDING SHIPYARD ofrece soluciones de puentes de colocación rápida diseñadas para control de inundaciones, respuesta a desastres, recuperación de infraestructura y aplicaciones de ingeniería marina.

Póngase en contacto con nuestro equipo de ingeniería para obtener especificaciones técnicas, recomendaciones de configuración y soluciones de proyectos personalizadas.
