ASTILLERO HAIDINGdesarrolla elPlataforma Jack Up para viviendacomo una solución integrada de alojamiento y soporte en alta mar para proyectos marinos exigentes. Diseñada para profundidades de agua de 3 a 100 m, la plataforma puede acomodar hasta 100 personas y soportar una carga total de plataforma de hasta 3000 toneladas, combinando alojamiento, catering, oficinas, instalaciones médicas, sistemas de emergencia, almacenamiento de agua dulce y suministro de energía en una estructura autoelevadora.
Una solución de vida moderna en alta mar debe proporcionar más que un alojamiento básico. Es posible que el personal que trabaja en campos de petróleo y gas, proyectos eólicos marinos, construcción submarina, operaciones de salvamento y otros proyectos de ingeniería marina deba permanecer en alta mar durante semanas o meses. Una plataforma Jack Up Living Quarter diseñada adecuadamente proporciona un entorno de trabajo elevado y estable al tiempo que integra alojamiento, servicios de alimentación, apoyo médico, protección de emergencia, servicios públicos y espacios operativos. La plataforma de HAIDING SHIPYARD está diseñada en torno a una construcción modular, patas ajustables, servicios públicos independientes, control ambiental y requisitos de implementación en alta mar. Su diseño configurable permite a los propietarios del proyecto adaptar la capacidad de alojamiento, la profundidad del agua, la carga de la cubierta, los requisitos de energía y las instalaciones de apoyo a las condiciones específicas del proyecto.
Tabla de contenido
- ¿Qué es una plataforma Jack Up Living Quarter?
- ¿Por qué es importante para los proyectos costa afuera?
- ¿Cómo se diseña la plataforma para la vida en alta mar?
- Especificaciones técnicas clave
- ¿Cuáles son las principales ventajas operativas?
- ¿Dónde se puede utilizar?
- ¿Qué deben considerar los compradores antes de realizar el pedido?
- Preguntas frecuentes

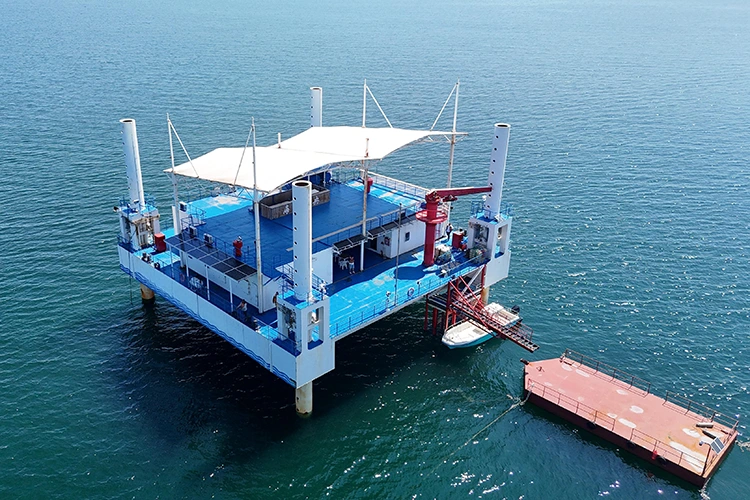

¿Qué es una plataforma Jack Up Living Quarter?
Una plataforma Jack Up Living Quarter es una plataforma marina autoelevable diseñada para proporcionar alojamiento de larga duración e instalaciones de apoyo para el personal que trabaja en el mar. A diferencia de una embarcación de alojamiento flotante convencional, una configuración autoelevable utiliza patas para elevar la plataforma principal sobre la superficie del agua después de colocarla en el sitio del proyecto.
Esta configuración crea un entorno de vida elevado dedicado que puede incorporar dormitorios, comedores, oficinas, áreas de recreación, salas médicas, refugios de emergencia, sistemas de servicios públicos y espacios para equipos. De acuerdo con las especificaciones del producto proporcionadas por HAIDING SHIPYARD, su plataforma está configurada para profundidades de agua de 3 a 100 m, con longitudes de patas personalizables de 20 a 100 m y alojamiento para hasta 100 personas.
La plataforma es particularmente adecuada cuando el personal en alta mar necesita permanecer cerca de un sitio operativo sin depender enteramente del transporte diario o de los frecuentes movimientos de buques de suministro.
¿Por qué es importante para los proyectos costa afuera?
Los proyectos costa afuera a menudo enfrentan espacio limitado, condiciones climáticas cambiantes, largas distancias de transporte y logística complicada. Por lo tanto, el alojamiento se convierte en parte de la infraestructura general del proyecto y no simplemente en un lugar para que duerman los trabajadores.
Una plataforma de vivienda bien diseñada puede centralizar varias funciones de soporte:
- Alojamiento:Habitaciones individuales y dobles configurables para residencia de personal de larga duración.
- Abastecimiento:Instalaciones de comedor y almacenamiento de alimentos para tripulaciones en alta mar.
- Operaciones:Oficinas y salas de reuniones para la coordinación diaria de proyectos.
- Apoyo médico:Áreas dedicadas de tratamiento y respuesta a emergencias.
- Protección de emergencia:Refugio de emergencia, protección contra incendios, energía de respaldo y sistemas de monitoreo.
- Utilidades:Sistemas de almacenamiento de agua dulce, generación de energía, aire acondicionado y purificación.
Al combinar estas funciones en una única plataforma de ingeniería, los operadores de proyectos pueden crear una base de apoyo costa afuera más organizada para actividades de perforación, construcción, mantenimiento, instalación o emergencia.
¿Cómo se diseña la plataforma para la vida en alta mar?
Alojamiento modular
La sala de estar se puede distribuir en varios niveles. La configuración de HAIDING SHIPYARD utiliza una cabina habitable modular de tres a cuatro pisos con aproximadamente 1200-1500 m² de superficie total. La disposición de alojamiento puede incluir alrededor de 50 habitaciones, mientras que las áreas comunes pueden incluir un comedor, oficinas, salas de reuniones, gimnasio, sala de lectura y espacio audiovisual.
Ambiente interior controlado
La residencia a largo plazo en alta mar requiere atención a la temperatura, la humedad, la ventilación y la calidad del aire. La plataforma incorpora sistemas centrales de aire acondicionado y purificación de aire. El rango de temperatura interior especificado es de aproximadamente 22 a 26 °C, con un control de humedad del 40 al 60 %, lo que favorece un ambiente interior más consistente a pesar de las condiciones marinas cambiantes.
Soporte de emergencia integrado
El alojamiento en alta mar también debe apoyar la respuesta de emergencia. El diseño de la plataforma incluye una cabina médica, un refugio de emergencia, equipo de protección contra incendios, generación de respaldo, sistemas de monitoreo y provisiones manuales de elevación de emergencia. Estos sistemas se pueden integrar según los requisitos operativos y de clasificación del proyecto.
Adaptabilidad de las patas Spud
La estructura autoelevadora utiliza patas seccionales tipo armadura. El diámetro de pata especificado es de aproximadamente 2,5 a 3,0 m, mientras que la longitud de la pata se puede personalizar entre 20 y 100 m. Esto permite adaptar la configuración de la plataforma a diferentes requisitos de profundidad del agua y condiciones del fondo marino.
¿Cuáles son las especificaciones técnicas clave?
Los parámetros técnicos son esenciales al evaluar una plataforma de alojamiento costa afuera porque la profundidad del agua, la carga útil, las dimensiones, la configuración de las patas, el suministro de energía y los sistemas de seguridad influyen directamente en la idoneidad del proyecto.
| Parámetro | Especificación | Importancia del proyecto |
|---|---|---|
| Profundidad de agua aplicable | 3-100 metros | Soporta diferentes entornos operativos offshore |
| Longitud de la plataforma | 50-70 metros | Proporciona espacio para alojamiento y módulos de apoyo. |
| Ancho de la plataforma | 20-25 metros | Admite la planificación de plataformas multifuncionales |
| Patas de patata | 3 patas tipo truss | Proporciona capacidad de autoelevación |
| Longitud de la pata | 20-100 metros | Adaptable a la profundidad del agua del proyecto. |
| Velocidad de elevación | 0,3–0,5 m/min | Admite operaciones de elevación controlada |
| Carga total de la plataforma | Hasta 3.000 toneladas | Permite alojamiento, equipos, suministros y servicios públicos. |
| Capacidad de Alojamiento | Hasta 100 personas | Adecuado para tripulaciones offshore de tamaño mediano |
| Almacenamiento de agua dulce | 200 m³ | Soporta operaciones offshore extendidas |
| Generación de energía | 2 generadores diésel de 500 kW | Proporciona generación primaria y de reserva. |
| Asistencia Solar | Sistema fotovoltaico de 100 kW. | Proporciona energía renovable auxiliar. |
| Precisión de nivelación | ±0,1° | Ayuda a mantener un entorno de vida estable. |
| Material de la plataforma | Placa de acero marino CCSB | Diseñado para aplicaciones estructurales marinas |
Estas figuras representan la configuración de plataforma a la que se hace referencia. Los parámetros de ingeniería reales deben confirmarse de acuerdo con la profundidad del agua del proyecto, las condiciones del fondo marino, los requisitos de clasificación, los requisitos de alojamiento y las regulaciones costa afuera aplicables.
¿Cuáles son las principales ventajas operativas?
1. Alojamiento elevado estable
Después de colocarla y elevarla, la plataforma proporciona una estructura viva dedicada sobre el agua. Esta configuración separa el área de alojamiento del contacto directo con la superficie del mar y crea una base estable para las instalaciones de apoyo al personal.
2. Reducción de la dependencia de la logística externa
El almacenamiento de agua dulce, el almacenamiento en frío, la generación de respaldo y las instalaciones habitacionales integradas pueden extender el intervalo entre las operaciones de suministro externo. Esto es particularmente útil para proyectos donde el transporte hacia y desde la costa requiere mucho tiempo o depende del clima.
3. Transporte y montaje modulares
La plataforma se puede dividir en varias secciones transportables. La configuración a la que se hace referencia consta de aproximadamente cinco a siete secciones principales, lo que permite que los componentes sean transportados en barcazas adecuadas o embarcaciones semisumergibles y ensamblados en el lugar del proyecto.
4. Mantenimiento más sencillo de los sistemas clave
Las disposiciones de equipos modulares pueden simplificar la sustitución de sistemas seleccionados, como generadores, equipos de tratamiento de agua dulce y componentes de aire acondicionado. Este enfoque puede reducir el tiempo necesario para aislar y reemplazar módulos de equipos individuales.
5. Soporte offshore multifunción
En lugar de utilizar instalaciones separadas para alojamiento, oficinas, asistencia médica, catering y respuesta de emergencia, estas funciones se pueden integrar en un diseño de plataforma. Esto es valioso cuando el espacio en cubierta y la logística en alta mar son limitados.
¿Dónde se puede utilizar?
Se puede configurar una plataforma Jack Up Living Quarter para diferentes proyectos costa afuera donde el personal requiere alojamiento y soporte prolongados en el sitio.
- Petróleo y gas marinos:Proporciona vivienda, catering, oficina y apoyo de emergencia para el personal de perforación y producción.
- Eólica marina:Apoya a los equipos de instalación, inspección, mantenimiento y construcción que trabajan en proyectos de energía eólica marina.
- Ingeniería de aguas profundas:Proporciona alojamiento para equipos de construcción marina e ingeniería submarina.
- Reparación de tuberías:Crea una base marina temporal cerca de las actividades de mantenimiento de tuberías submarinas.
- Salvamento de buques:Proporciona alojamiento temporal y apoyo de servicios públicos para los equipos de salvamento de emergencia.
- Respuesta de emergencia marina:Se puede configurar para una implementación rápida donde se requiere alojamiento temporal para el personal.
Por ejemplo, la configuración de HAIDING SHIPYARD a la que se hace referencia está diseñada para soportar la residencia del personal a largo plazo, que oscila entre aproximadamente 30 y 180 días, dependiendo de la disposición del proyecto y las condiciones operativas.
¿Qué deben considerar los compradores antes de realizar el pedido?
Seleccionar una plataforma de vida en alta mar requiere más que comparar la capacidad de alojamiento. Los compradores deben proporcionar al fabricante información detallada del proyecto para que los sistemas estructurales y de servicios públicos puedan diseñarse adecuadamente.
- Profundidad del agua:Confirme la profundidad operativa mínima y máxima del agua y la longitud requerida del tramo de perforación.
- Condiciones del fondo marino:Proporcione los datos geotécnicos disponibles para determinar la disposición adecuada de los cimientos y las latas de perforación.
- Capacidad de personal:Defina el tamaño normal de la tripulación, la ocupación máxima, la configuración de la sala y el período operativo.
- Condiciones ambientales:Considere el viento, las olas, la temperatura, la exposición a la corrosión y otras condiciones específicas del sitio.
- Carga de cubierta:Calcule los requisitos de alojamiento, equipo, agua dulce, alimentos, combustible y carga útil operativa.
- Demanda de servicios públicos:Determinar los requisitos de electricidad, agua dulce, aguas residuales, HVAC, comunicaciones y energía de emergencia.
- Clasificación:Confirme la clasificación marítima aplicable y los requisitos legales específicos del proyecto antes de la ingeniería final.
- Transporte:Planifique las dimensiones de las secciones y los pesos de elevación en torno al equipo de transporte e instalación disponible.
Una especificación técnica clara al comienzo del proceso de adquisición ayuda al fabricante a desarrollar una plataforma que se ajuste al entorno operativo offshore real en lugar de depender de una configuración genérica.
Preguntas frecuentes sobre las plataformas Jack Up Living Quarter
1. ¿Cuántas personas puede acomodar una plataforma Jack Up Living Quarter?
La configuración referenciada de HAIDING SHIPYARD tiene una capacidad nominal de alojamiento de hasta 100 personas. El número real se puede ajustar según la distribución de la sala, la capacidad del comedor, los requisitos de servicios públicos, las disposiciones de seguridad y las especificaciones del proyecto.
2. ¿A qué profundidad de agua puede operar la plataforma?
El diseño al que se hace referencia está destinado a aproximadamente 3 a 100 m de profundidad de agua marina, con longitudes de patas personalizables de 20 a 100 m. La idoneidad final depende de las condiciones del fondo marino y del análisis de ingeniería específico del proyecto.
3. ¿Qué instalaciones se pueden incluir?
Las instalaciones típicas incluyen dormitorios, baños, comedores, almacenamiento de alimentos, oficinas, salas de reuniones, áreas de recreación, salas médicas, refugios de emergencia, sistemas HVAC, almacenamiento de agua dulce, generación de energía, protección contra incendios y sistemas de monitoreo.
4. ¿Se pueden personalizar las viviendas?
Sí. La construcción modular permite configurar diseños de alojamiento, números de habitaciones, áreas de oficinas, sistemas de servicios públicos, capacidad de energía, instalaciones de emergencia y otros módulos según los requisitos operativos del proyecto.
5. ¿Cómo se transporta la plataforma?
La plataforma referenciada se puede dividir en varios tramos para su transporte. Dependiendo de la ubicación del proyecto y las dimensiones de la sección, se pueden considerar barcazas o embarcaciones semisumergibles para alta mar para el transporte y la instalación en alta mar.
6. ¿Es la plataforma adecuada para residencia offshore a largo plazo?
La plataforma está configurada específicamente para residencia prolongada del personal. Sus sistemas de alojamiento, control climático, catering, agua dulce, energía, médicos y de apoyo de emergencia están destinados a respaldar operaciones en alta mar que duren semanas o meses, sujeto a la configuración final del proyecto.
Conclusión
Una plataforma Jack Up Living Quarter diseñada adecuadamente puede servir como una base centralizada en el extranjero para alojamiento, operaciones, apoyo médico, catering, servicios públicos y respuesta a emergencias. Con patas adaptables, construcción modular, capacidad de carga de plataforma de hasta 3000 toneladas, alojamiento para hasta 100 personas y sistemas de servicios públicos integrados, la solución HAIDING SHIPYARD se puede configurar para petróleo y gas, energía eólica marina, ingeniería de aguas profundas, salvamento, reparación de tuberías y otros proyectos marinos. Si está planificando un proyecto de alojamiento en alta mar y necesita una plataforma que se adapte a la profundidad del agua, la capacidad de la tripulación, la carga útil, el método de transporte y el entorno operativo,contáctanospara analizar sus requisitos técnicos y obtener una solución personalizada de plataforma Jack Up Living Quarter.
