ASTILLERO HAIDINGproporciona ingeniería profesionalPontones modularesdiseñado para construcción marina flexible, muelles temporales, plataformas de equipos, proyectos de vías navegables interiores y aplicaciones costa afuera. Con módulos estandarizados, construcción de acero de alta resistencia, conexiones flexibles y transporte eficiente, estos sistemas flotantes brindan una alternativa práctica a las estructuras flotantes convencionales de tamaño fijo.
Los pontones modulares están cambiando la forma en que los contratistas, ingenieros marinos, desarrolladores de infraestructura y operadores de proyectos abordan la construcción flotante. En lugar de transportar y desplegar una gran estructura flotante, los pontones modulares dividen la plataforma en secciones manejables que pueden transportarse, ensamblarse, ampliarse, reubicarse y reutilizarse según los requisitos del proyecto.
Los sistemas de pontones modulares modernos pueden combinar dimensiones estandarizadas con diferentes capacidades de carga, lo que los hace adecuados para todo, desde plataformas livianas de mantenimiento de puentes hasta plataformas para equipos pesados. HAIDING SHIPYARD ofrece soluciones de las series HD-H50, HD-S50 y HD-S70 diseñadas para cubrir diferentes requisitos de carga manteniendo características prácticas de transporte y montaje.
Tabla de contenido
- ¿Qué son los pontones modulares?
- ¿Por qué los pontones modulares se están convirtiendo en la solución marina preferida?
- ¿Cómo cumplen las diferentes series de pontones modulares los diferentes requisitos de carga?
- ¿Qué características técnicas deberían examinar los compradores?
- ¿Dónde se pueden utilizar los pontones modulares?
- ¿Cómo mejoran el transporte y el montaje la eficiencia del proyecto?
- ¿Cómo se deben seleccionar los pontones modulares adecuados?
- ¿Por qué es importante el fabricante?
- Preguntas frecuentes sobre pontones modulares
- Conclusión
¿Qué son los pontones modulares?
Los pontones modulares son unidades estructurales flotantes diseñadas para conectarse entre sí para formar plataformas, pasillos, muelles, estaciones de trabajo, bases de equipos y otras estructuras flotantes más grandes. A diferencia de los pontones integrales convencionales, un sistema modular utiliza secciones individuales estandarizadas que se pueden combinar en diferentes configuraciones.
Este enfoque de diseño proporciona una mayor flexibilidad cuando cambian las dimensiones del proyecto, las condiciones operativas o los requisitos del equipo. Los módulos se pueden conectar de lado a lado, de extremo a extremo o mediante configuraciones especiales para crear diseños de plataforma rectangulares o personalizados.
Para los contratistas marítimos, esta flexibilidad es particularmente valiosa porque un solo sistema de pontones puede servir para varios proyectos a lo largo de su vida útil. En lugar de comprar una estructura flotante completamente nueva para cada aplicación, los operadores pueden reconfigurar los módulos existentes según los requisitos cambiantes.
Dependiendo de la serie y la configuración, los pontones modulares de HAIDING SHIPYARD están diseñados para requisitos de carga que van desde plataformas flotantes más pequeñas hasta aplicaciones de servicio pesado. El sistema incorpora acero de alta resistencia, estructuras de conexión reforzadas, tratamiento de cubierta antideslizante y protección contra la corrosión para ambientes marinos y de agua dulce exigentes.
¿Por qué los pontones modulares se están convirtiendo en la solución marina preferida?
La principal ventaja de los pontones modulares no es simplemente la flotabilidad. Su valor real proviene de combinar flotabilidad, resistencia estructural, transportabilidad, reutilización y flexibilidad de configuración dentro de un solo sistema.
- Configuración flexible:Los módulos se pueden combinar en diferentes formas y dimensiones de plataforma.
- Transporte eficiente:Los módulos individuales más pequeños son más fáciles de transportar que las grandes estructuras flotantes integrales.
- Despliegue rápido:Los sistemas de conexión estandarizados simplifican el montaje en el sitio del proyecto.
- Estructura reutilizable:Los módulos se pueden desmontar y configurar para proyectos futuros.
- Diferentes opciones de carga:Múltiples series de productos pueden abordar aplicaciones de servicio liviano, mediano y pesado.
- Mantenimiento mejorado:Los módulos individuales se pueden inspeccionar, reparar o reemplazar sin necesidad de reconstruir una plataforma completa.
- Flexibilidad de aplicación:El mismo concepto modular puede soportar muelles temporales, plataformas de construcción, plataformas de transferencia de equipos y estaciones de trabajo marinas.
Para los gerentes de proyectos, estas características pueden reducir la complejidad logística y al mismo tiempo permitir que la infraestructura flotante se adapte a las condiciones cambiantes del sitio.
¿Cómo cumplen las diferentes series de pontones modulares los diferentes requisitos de carga?
Elegir la serie de pontones modulares correcta es esencial porque el tamaño de la plataforma por sí solo no determina la idoneidad. Los ingenieros deben considerar la flotabilidad, las cargas concentradas, las cargas uniformes, el calado, las condiciones ambientales, el peso del equipo y la configuración requerida de la plataforma.
| Parámetro | Serie HD-H50 | Serie HD-S50 | Serie HD-S70 |
|---|---|---|---|
| Posicionamiento típico | Aplicaciones portátiles y livianas | Pequeños y medianos proyectos. | Aplicaciones marinas de servicio pesado |
| Peso del módulo | ≤ 8 toneladas | ≤ 12 toneladas | ≤ 18 toneladas |
| Estructura principal | acero A-36 | acero A-36 | Acero A-36+HSLA |
| Espesor del acero principal | 10 milímetros | 12mm | 16mm |
| Carga uniforme | ≥ 400 kg/m² | ≥ 450 kg/m² | ≥ 500 kg/m² |
| Carga concentrada | 15,000 libras por pie cuadrado | 20,000 libras por pie cuadrado | 25,000 libras por pie cuadrado |
| Carga máxima de un solo punto | 50 toneladas | 80 toneladas | 100 toneladas |
| Flotabilidad de módulo único | ≥ 30 toneladas | ≥ 50 toneladas | ≥ 80 toneladas |
| Altura máxima de ola | ≤ 2,0 metros | ≤ 2,5 metros | ≤ 3,0 metros |
| Módulos de plataforma estándar | 4–12 | 3–8 | 2–6 |
El enfoque de tres series permite a los compradores seleccionar una configuración de acuerdo con los requisitos operativos reales en lugar de pagar por una capacidad estructural innecesaria. Los cálculos de ingeniería siempre deben completarse para el proyecto, equipo, patrón de carga, condiciones del agua y regulaciones aplicables específicos.
¿Qué características técnicas deberían examinar los compradores?
Un sistema de pontones modular confiable requiere más que una caja de acero flotante. La estructura de conexión, la superficie de la plataforma, la protección contra la corrosión, la flotabilidad y el diseño estructural general influyen en el rendimiento a largo plazo.
Materiales estructurales de alta resistencia
ASTILLERO HAIDING utiliza acero A-36 y acero HSLA de alta resistencia en diferentes series de pontones modulares. La plataforma incorpora acero de alta resistencia y una estructura laminada destinada a proporcionar resistencia y al mismo tiempo soportar requisitos operativos de servicio pesado.
Conexiones de módulo reforzadas
Los puntos de conexión se encuentran entre las áreas más importantes de una plataforma flotante modular. El sistema utiliza refuerzo de doble alma, conexiones de pernos pretensados y transiciones de esquinas curvas diseñadas para distribuir la tensión y mejorar la integridad estructural.
Diseño de plataforma antideslizante
Las plataformas de trabajo marinas están expuestas al agua, la lluvia, el barro y otras condiciones resbaladizas. Una superficie de plataforma antideslizante en relieve puede mejorar la tracción de los trabajadores, vehículos y equipos. El coeficiente de fricción indicado para la superficie de la plataforma es ≥0,8.
Protección contra la corrosión
Los entornos de agua dulce y de mar pueden acelerar la corrosión del acero. El sistema modular de pontones combina revestimientos protectores internos respetuosos con el medio ambiente con ánodos de zinc externos y protección de revestimiento marino. El espesor de película seca declarado del revestimiento marino externo es ≥300 μm, con protección contra la corrosión submarina diseñada para un servicio a largo plazo.
Adaptabilidad ambiental
Diferentes vías fluviales crean diferentes desafíos de ingeniería. Antes de seleccionar un pontón modular, los compradores deben evaluar:
- Exposición al agua dulce o al agua de mar
- Altura de las olas y condiciones del viento.
- Limitaciones de profundidad y calado del agua.
- Peso del equipo y distribución de carga.
- Francobordo requerido
- Dimensiones de la plataforma
- Requisitos de fondeo y amarre
- Regulaciones locales de construcción marina
¿Dónde se pueden utilizar los pontones modulares?
El concepto modular hace que los pontones sean adecuados para proyectos donde la infraestructura fija no es práctica, temporal o demasiado costosa de reubicar.

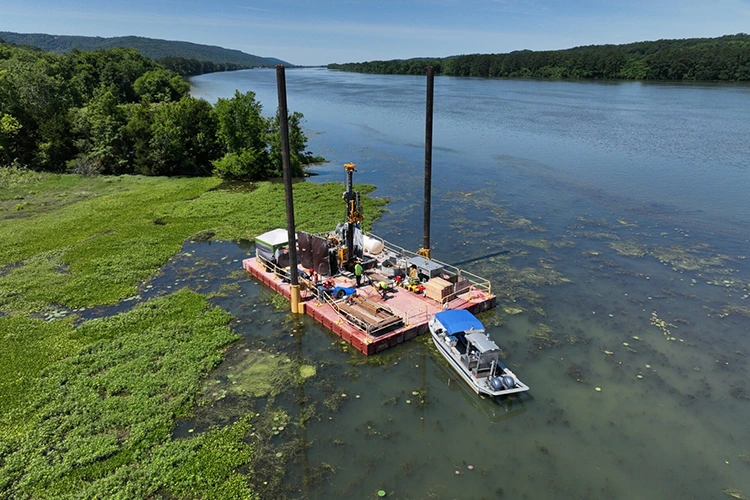

Plataformas de construcción marina
Los equipos de construcción pueden crear plataformas de trabajo flotantes temporales para la construcción de puentes, el desarrollo de la zona costera, el apoyo al dragado, la inspección y la transferencia de equipos.
Muelles Temporales y Terminales Flotantes
Los pontones modulares se pueden configurar en muelles temporales, plataformas de acceso, pasarelas flotantes y áreas de carga donde no se requiere construcción permanente.
Plataformas de transferencia de equipos
A menudo es necesario transportar maquinaria pesada y materiales de construcción a través de vías fluviales. Las plataformas modulares diseñadas adecuadamente pueden proporcionar una superficie de trabajo estable para la transferencia de equipos, sujeta a cálculos de carga específicos del proyecto.
Mantenimiento de puentes
Para la inspección y el mantenimiento de puentes interiores, las plataformas flotantes portátiles pueden proporcionar a los trabajadores acceso a lugares a los que es difícil llegar desde tierra.
Proyectos de energías renovables y costa afuera
Los proyectos de energía renovable marina pueden requerir estaciones de trabajo temporales, plataformas de transporte y estructuras de soporte de equipos. Los pontones modulares pueden brindar flexibilidad de configuración cuando los requisitos del proyecto cambian durante las diferentes fases de construcción.
Infraestructura temporal y de emergencia
Debido a que los sistemas modulares pueden transportarse y ensamblarse en secciones, también pueden respaldar el acceso temporal, la logística de emergencia y la infraestructura flotante de rápido despliegue cuando se siguen los procedimientos de ingeniería y seguridad adecuados.
¿Cómo mejoran el transporte y el montaje la eficiencia del proyecto?
El transporte suele ser uno de los costos ocultos de las grandes estructuras flotantes. Un pontón integral convencional puede requerir transporte especializado, operaciones de carga difíciles y planificación logística adicional.
Los pontones modulares abordan este desafío dividiendo la estructura en unidades transportables. Las diferentes series de HAIDING SHIPYARD están diseñadas en torno a requisitos de transporte estandarizados, lo que permite transportar múltiples módulos utilizando camiones convencionales o especializados adecuados según el tamaño del módulo.
El grillete de elevación integrado colocado en el centro de cada módulo también simplifica la elevación y manipulación. Según las especificaciones del producto, un equipo de dos personas que utiliza herramientas específicas puede montar un módulo individual en aproximadamente entre 1,5 y 2,5 horas, según la serie.
Esto crea un flujo de trabajo de proyecto práctico:
- Determine el tamaño de plataforma requerido y las condiciones de carga.
- Seleccione la serie de pontones adecuada.
- Transportar los módulos al lugar del proyecto.
- Coloque y levante módulos individuales.
- Conecte los módulos utilizando el sistema de bloqueo designado.
- Instale el equipo de cubierta, los accesorios o los sistemas de seguridad necesarios.
- Inspeccione las conexiones y la estabilidad antes de la operación.
El proceso de ensamblaje real siempre debe seguir las instrucciones del fabricante y los requisitos de ingeniería específicos del proyecto.
¿Cómo se deben seleccionar los pontones modulares adecuados?
La compra de pontones modulares debe comenzar con los requisitos de ingeniería en lugar de simplemente comparar los precios de los productos. Un comprador profesional debe evaluar el escenario operativo completo.
| Factor de selección | Pregunta clave | Por qué es importante |
|---|---|---|
| Carga | ¿Qué equipo y personal se llevará? | Determina la capacidad estructural y de flotabilidad requerida. |
| Tamaño de la plataforma | ¿Qué área de trabajo se requiere? | Determina la cantidad y configuración del módulo. |
| Medio ambiente acuático | ¿Agua dulce, costera o en alta mar? | Influye en la protección contra la corrosión y las condiciones de funcionamiento. |
| Transporte | ¿Cómo llegarán los módulos al sitio? | Afecta las dimensiones del módulo y el costo logístico. |
| Asamblea | ¿Con qué rapidez debe completarse el despliegue? | Influye en el diseño de conexiones y la programación del proyecto. |
| Reutilizar | ¿Se reubicará la plataforma? | Determina la importancia de la modularidad y el montaje repetido. |
| Proceso de dar un título | ¿Qué estándares se aplican al proyecto? | Apoya el cumplimiento y la gestión de riesgos. |
Para los equipos de adquisiciones que buscan unFabricante de pontones modularesoProveedor de pontones modulares en ChinaTambién es importante revisar la capacidad de ingeniería, el control de producción, la documentación técnica, los procedimientos de inspección, la certificación, el soporte posventa y la capacidad de personalización.
¿Por qué es importante el fabricante?
Un pontón modular es un producto marino estructural, por lo que la consistencia de la fabricación afecta directamente la confiabilidad. Un fabricante capaz debería poder controlar la selección de materiales, la soldadura, la precisión dimensional, el recubrimiento, las interfaces de ensamblaje y la inspección final.
ASTILLERO HAIDING fabrica sus pontones modulares en su propia fábrica con sede en China y sigue un sistema de gestión de calidad ISO 9001:2015. La información del producto también indica que la gama de pontones modulares ha obtenido certificaciones de las principales sociedades de clasificación y que los planos de ingeniería se someten a una revisión profesional.
Para los compradores internacionales, estas capacidades proporcionan indicadores útiles al comparar proveedores potenciales. Sin embargo, los requisitos de certificación varían según el proyecto y la jurisdicción, por lo que los compradores deben confirmar que la configuración suministrada cumple con los requisitos reglamentarios específicos de su aplicación.
Un proveedor sólido también debe brindar asistencia técnica antes de la compra. Esto puede incluir configuración de plataforma, evaluación de carga, recomendaciones de cantidad de módulos, planificación de transporte, guía de conexión y personalización específica del proyecto.
Preguntas frecuentes sobre pontones modulares
1. ¿Para qué se utilizan principalmente los pontones modulares?
Los pontones modulares se utilizan comúnmente para crear muelles temporales, plataformas de construcción marina, plataformas de transferencia de equipos, estaciones de trabajo flotantes, plataformas de mantenimiento de puentes y otras estructuras flotantes personalizadas.
2. ¿Se pueden conectar pontones modulares en diferentes formas de plataforma?
Sí. Un sistema modular generalmente se puede ensamblar de lado a lado, de extremo a extremo o mediante configuraciones seleccionadas. Esto permite a los contratistas crear diseños de plataforma rectangulares y otros diseños de plataforma específicos del proyecto.
3. ¿Los pontones modulares son aptos para agua de mar?
Sí, se pueden diseñar pontones modulares diseñados adecuadamente para aplicaciones de agua dulce y de mar. Sin embargo, los compradores deben confirmar la protección contra la corrosión requerida, las condiciones de las olas, el sistema de amarre, la carga y las regulaciones marítimas aplicables antes del despliegue.
4. ¿Cómo elijo entre diferentes series de pontones modulares?
La selección debe basarse en la carga total, la carga concentrada, la flotabilidad, el tamaño de la plataforma, el calado, las condiciones del agua, las restricciones de transporte y la estabilidad operativa requerida. Para proyectos exigentes, se recomienda una evaluación de ingeniería profesional antes de la compra.
5. ¿Se pueden reutilizar los pontones modulares?
Una de las principales ventajas de los pontones modulares es la reutilización. Los módulos se pueden desmontar después de un proyecto y reconfigurar en otra plataforma cuando su condición estructural y componentes de conexión sigan siendo adecuados para un servicio continuo.
6. ¿Qué debo preguntarle a un proveedor de pontones modulares antes de realizar el pedido?
Pregunte sobre grados de materiales, capacidad de carga, flotabilidad, dimensiones, diseño de conexión, protección contra la corrosión, certificación, requisitos de transporte, procedimientos de ensamblaje, documentación de inspección, garantía, repuestos y soporte técnico.
Conclusión: ¿Son los pontones modulares la opción más inteligente para proyectos marinos flexibles?
Para proyectos de construcción marina que requieren flexibilidad, eficiencia de transporte, implementación rápida e infraestructura reutilizable,Pontones modularesOfrecen una alternativa convincente a las estructuras flotantes integrales convencionales. Sus módulos estandarizados se pueden configurar para diferentes tamaños de plataforma y al mismo tiempo brindan capacidad de carga escalable y ventajas prácticas de implementación.
Con múltiples series de productos, estructuras reforzadas, plataformas antideslizantes, protección contra la corrosión, sistemas de conexión flexibles y capacidades de fabricación profesionales, HAIDING SHIPYARD ofrece soluciones flotantes modulares para una amplia gama de requisitos de ingeniería marina y terrestre. Si está planeando una plataforma de construcción flotante, un muelle temporal, un sistema de transferencia de equipos o un proyecto marino personalizado,contáctanospara analizar las dimensiones requeridas, la capacidad de carga, el entorno acuático, las condiciones de transporte y la configuración del proyecto y recibir una solución de pontón modular adecuada.
