Cuando los proyectos de energía eólica marina exigen trabajo pesado, alineación precisa de las turbinas y operación confiable en entornos marinos desafiantes, laPlataforma de instalación de parque eólico Jack UpdeASTILLERO HAIDINGproporciona una solución diseñada específicamente. Diseñada para grandes turbinas marinas de 16 MW y más, esta plataforma de instalación de servicio pesado combina una grúa giratoria de 800 toneladas, nivelación hidráulica automática, transporte modular y una construcción marina robusta para respaldar la instalación eficiente de parques eólicos desde aguas poco profundas hasta aguas profundas.
A medida que las turbinas eólicas marinas continúan aumentando en tamaño y capacidad, los contratistas de instalación necesitan plataformas capaces de manejar góndolas más pesadas, torres más altas, componentes más grandes y condiciones marinas cada vez más exigentes. Una plataforma de instalación de parque eólico Jack Up aborda estos desafíos elevando su plataforma de trabajo sobre la superficie del mar sobre patas, creando un entorno de trabajo estable para el levantamiento de objetos pesados y el montaje de precisión.
La solución HAIDING SHIPYARD está diseñada para aproximadamente 3 a 100 metros de profundidad de agua, con longitudes de pata de perforación de hasta 150 metros, una capacidad de carga total de la plataforma de hasta 3000 toneladas y una grúa giratoria integrada de 360° de 800 toneladas. Su sistema de nivelación hidráulica automática puede lograr una precisión de nivelación de aproximadamente ±0,05°, mientras que la construcción modular permite transportar y ensamblar los componentes principales cerca de los sitios del proyecto.
Tabla de contenido
- ¿Por qué la instalación de energía eólica marina se está volviendo más desafiante?
- ¿Qué es una plataforma de instalación de parque eólico Jack Up?
- ¿Cuáles son las características clave de la plataforma?
- ¿Cuáles son los principales parámetros técnicos?
- ¿Por qué elegir una plataforma elevadora en lugar de una grúa flotante?
- ¿Dónde se puede utilizar la plataforma?
- ¿Cómo mejora la construcción modular la logística del proyecto?
- ¿Cómo mejora la plataforma la seguridad del levantamiento en alta mar?
- ¿Qué deberían considerar los compradores antes de elegir una plataforma?
- Preguntas frecuentes
- Conclusión
¿Por qué la instalación de energía eólica marina se está volviendo más desafiante?
El rápido desarrollo de la energía eólica marina ha introducido una nueva generación de turbinas con una capacidad de generación significativamente mayor. Las turbinas más grandes requieren góndolas más pesadas, palas más largas, torres más altas y procedimientos de instalación más exigentes.
Los métodos tradicionales de instalación en alta mar pueden volverse cada vez más difíciles cuando el movimiento de las embarcaciones inducido por las olas afecta la precisión de elevación. Durante un levantamiento pesado, incluso los movimientos relativamente pequeños de la plataforma pueden complicar la alineación de las secciones de la torre, el posicionamiento de la góndola, los trabajos de cimentación y el manejo de los componentes.
Aquí es donde una plataforma de instalación autoelevable ofrece una gran ventaja de ingeniería. En lugar de realizar continuamente levantamientos pesados desde una plataforma flotante, la plataforma puede posicionarse en el lugar de trabajo, desplegar sus patas, elevar el casco sobre el agua y establecer un entorno de trabajo comparativamente estable.
- Reducción de la influencia del movimiento del barco inducido por las olas durante el levantamiento
- Estabilidad de trabajo mejorada para componentes grandes de turbinas
- Mayor capacidad de elevación para turbinas de próxima generación
- Nivelación precisa de la plataforma para el montaje de turbinas
- Adaptabilidad a diferentes profundidades marinas
¿Qué es una plataforma de instalación de parque eólico Jack Up?

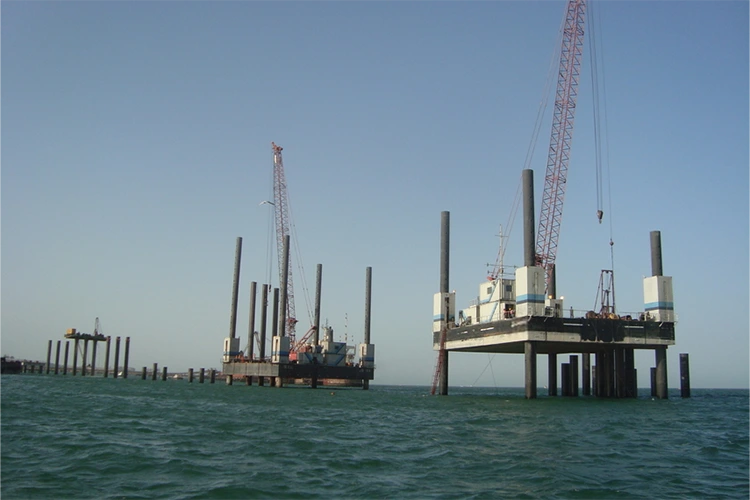

A Plataforma de instalación de parque eólico Jack Upes una plataforma de construcción costa afuera especializada diseñada para respaldar la instalación de turbinas eólicas, operaciones relacionadas con cimientos, levantamiento de objetos pesados y actividades seleccionadas de mantenimiento costa afuera.
A diferencia de un barco flotante convencional, la plataforma utiliza patas que se mueven verticalmente para establecer una conexión estable con el fondo marino. El equipo de elevación hidráulico eleva la plataforma de trabajo por encima de la superficie del agua después del posicionamiento. Esta configuración permite realizar operaciones de levantamiento pesado desde una base de trabajo más estable.
Para proyectos eólicos marinos a gran escala, la plataforma puede integrar varios sistemas críticos en una sola unidad de trabajo, que incluyen:
- Grúa giratoria de 360° de alta resistencia
- Sistema hidráulico de nivelación de plataforma.
- Sistema de pata y gato
- Equipos de manipulación de componentes de aerogeneradores
- Equipos de soporte para nivelación y lechada de cimientos.
- Sistemas de monitoreo de carga y posicionamiento en tiempo real.
- Sistemas de elevación y energía de emergencia.
¿Cuáles son las características clave de la plataforma?
1. Capacidad de elevación de objetos pesados de 800 toneladas
La grúa giratoria integrada de 360° está diseñada para operaciones de elevación exigentes en alta mar, con una capacidad nominal de hasta 800 toneladas y un radio de trabajo máximo de aproximadamente 45 metros. La altura de elevación del gancho principal puede alcanzar al menos 120 metros, mientras que el gancho auxiliar puede alcanzar al menos 150 metros.
Esta configuración hace que la plataforma sea adecuada para manejar grandes componentes de turbinas, incluidas góndolas con pesos de hasta aproximadamente 600 toneladas y secciones de torre individuales que pesan hasta aproximadamente 300 toneladas.
2. Nivelación hidráulica automática
La precisión es esencial al conectar los principales componentes de una turbina eólica. El sistema de nivelación hidráulica integrado está diseñado para mantener automáticamente la alineación de la plataforma, con una precisión de nivelación declarada de aproximadamente ±0,05°.
Esto ayuda a crear un entorno de trabajo más controlado para la instalación de torres, el levantamiento de góndolas, operaciones de cimientos y otros procedimientos sensibles a la precisión.
3. Construcción de acero marino de alta resistencia
La estructura principal utiliza placa de acero marino CCSB, mientras que la cubierta puede incorporar acero marino modificado resistente al desgaste. El espesor de la viga principal portante se especifica en al menos 60 mm, con un límite elástico de al menos 235 MPa.
4. Diseño modular y transportable
La plataforma se puede dividir en múltiples secciones transportables. Este enfoque puede simplificar el transporte a regiones donde la infraestructura de construcción naval convencional a gran escala o las instalaciones de construcción en aguas profundas pueden ser limitadas.
5. Sistemas de emergencia y monitoreo en tiempo real
El levantamiento de objetos pesados en alta mar requiere un seguimiento continuo. La plataforma incorpora funciones de monitorización del nivel de la plataforma, carga de elevación, velocidad del viento y posicionamiento. Un generador de emergencia, un equipo de elevación manual y una protección contra caídas de la grúa brindan salvaguardias operativas adicionales.
¿Cuáles son los principales parámetros técnicos?
La siguiente tabla resume las especificaciones clave asociadas con la plataforma de instalación de parque eólico con gato HAIDING SHIPYARD.
| Categoría de parámetro | Parámetro técnico | Especificación |
|---|---|---|
| Dimensiones de la plataforma | Longitud Total | Aproximadamente 80-100 m |
| Dimensiones de la plataforma | Ancho Total | Aproximadamente 30 a 35 metros |
| Profundidad de la plataforma | Profundidad estructural | Aproximadamente 7,0 a 8,0 m |
| Patas de patata | Cantidad / Tipo | 4 / Tipo armadura |
| Patas de patata | Longitud de la pierna | 50-150 metros |
| Profundidad del agua | Rango aplicable | Aproximadamente 3 a 100 m |
| Grúa | Capacidad nominal | Hasta 800 toneladas |
| Grúa | Radio de trabajo | Hasta aproximadamente 45 m |
| Grúa | Altura del gancho principal | ≥120m |
| Grúa | Altura del gancho auxiliar | ≥150m |
| Carga de plataforma | Capacidad de carga total | Hasta 3.000 toneladas |
| Arrasamiento | Precisión de nivelación automática | Aproximadamente ±0,05° |
| Materiales | Acero estructural principal | Placa de acero marino CCSB |
| Seguridad | Generador de emergencia | 500 kilovatios |
| Protección contra la corrosión | Protección submarina | Recubrimiento resistente + protección catódica |
| Proceso de dar un título | Clasificación aplicable | Certificación de plataforma marina ABS / CCS / DNV |
Nota: La configuración real de la plataforma, la capacidad de elevación, la longitud de las patas, las dimensiones y los requisitos de certificación deben confirmarse de acuerdo con el proyecto específico del parque eólico, el modelo de turbina, las condiciones del fondo marino y las regulaciones marinas aplicables.
¿Por qué elegir una plataforma elevadora en lugar de una grúa flotante?
Los buques grúa flotantes proporcionan una excelente movilidad, pero su naturaleza flotante significa que el movimiento de la cubierta puede verse influenciado por las olas, el viento y las corrientes. Para componentes grandes de turbinas, este movimiento puede aumentar la complejidad de las operaciones de elevación de precisión.
Una configuración autoelevable proporciona un principio de funcionamiento diferente. Una vez que la plataforma está posicionada y elevada, la plataforma de trabajo se sostiene a través de sus patas en lugar de flotar continuamente en la superficie del mar.
| Consideración | Plataforma de instalación Jack-Up | Grúa flotante convencional |
|---|---|---|
| Estabilidad laboral | Alta estabilidad después del levantamiento | Sujeto al movimiento del barco |
| Elevación de componentes pesados | Diseñado para componentes de turbinas grandes | Depende en gran medida de las especificaciones del barco. |
| Nivelación de plataforma | Sistema de nivelación hidráulica | Es posible que se requiera compensación dinámica |
| Instalación de turbinas grandes | Muy adecuado para el levantamiento de objetos pesados en posición fija | Potencialmente más sensible a las condiciones del mar. |
| Movilidad | Requiere procedimientos de reubicación y elevación. | Generalmente muy móvil |
En última instancia, la mejor solución depende de la profundidad del proyecto, las condiciones del fondo marino, las especificaciones de la turbina, el cronograma de instalación, la ventana climática, la infraestructura de transporte y la economía general del proyecto.
¿Dónde se puede utilizar la plataforma?
Una plataforma de instalación de parque eólico Jack Up moderna puede soportar múltiples etapas de desarrollo eólico marino en lugar de limitarse a una tarea de elevación.
Instalación de turbinas eólicas marinas
La plataforma puede soportar la instalación de secciones de torre, levantamiento de góndolas, posicionamiento de componentes de turbinas y otras operaciones de levantamiento pesado asociadas con grandes turbinas marinas.
Nivelación y lechada de cimientos
Después de la instalación de los cimientos o pilotes, el espacio de la plataforma estable puede soportar la nivelación, el enlechado, el manejo de equipos y los trabajos de construcción asociados.
Mantenimiento de parques eólicos marinos
En configuraciones de proyecto adecuadas, la plataforma puede funcionar como una base de apoyo temporal en alta mar para herramientas de mantenimiento, consumibles, componentes de repuesto y operaciones de transferencia de materiales.
Proyectos eólicos marinos de gran capacidad
Con configuraciones diseñadas para turbinas de 16 MW y superiores, la plataforma es particularmente relevante para los parques eólicos marinos de próxima generación donde las soluciones de elevación convencionales pueden enfrentar limitaciones de capacidad o estabilidad.
¿Cómo mejora la construcción modular la logística del proyecto?
Una ventaja importante de la construcción modular es que una gran plataforma de instalación en alta mar no necesita necesariamente fabricarse y transportarse como una estructura enorme.
La plataforma se puede dividir en varias secciones, incluida la estructura de la plataforma principal, las secciones de las patas y el módulo de la grúa. Según el diseño al que se hace referencia, la plataforma puede constar de aproximadamente entre 7 y 9 secciones principales, con secciones individuales diseñadas para un transporte y montaje prácticos.
- Transporte por carretera:Las secciones adecuadas se pueden transportar a lugares de montaje en el interior.
- Logística ferroviaria:Los componentes modulares pueden integrarse en planes de transporte multimodal adecuados.
- Transporte marítimo:Las secciones más grandes se pueden mover mediante barcazas o buques de carga pesada.
- Montaje en sitio:Las secciones modulares se pueden conectar cerca de la ubicación del proyecto.
- Despliegue global del proyecto:El enfoque puede ayudar a atender proyectos costa afuera en regiones con diferentes condiciones de infraestructura portuaria.
Esta filosofía modular puede resultar especialmente valiosa para los desarrolladores internacionales de parques eólicos, contratistas EPC, empresas de construcción marina y proveedores de servicios de instalación costa afuera.
¿Cómo mejora la plataforma la seguridad del levantamiento en alta mar?
La seguridad es una de las consideraciones más importantes al levantar cientos de toneladas de equipos en alta mar. De este modo, la plataforma combina ingeniería estructural, control hidráulico, tecnología de monitorización y sistemas de emergencia.
- Nivelación automática:Los sistemas hidráulicos ayudan a mantener la actitud requerida de la plataforma.
- Monitoreo de carga:Los sensores pueden monitorear el levantamiento de cargas y proporcionar advertencias operativas.
- Monitoreo de posición:Los sistemas de posicionamiento ayudan a los operadores a comprender la ubicación de la plataforma durante el trabajo en alta mar.
- Monitoreo de viento:La información sobre la velocidad del viento respalda la toma de decisiones operativas.
- Energía de emergencia:Un generador de emergencia de 500 kW proporciona capacidad de energía de respaldo.
- Protección de grúa:Los sistemas anticaída y de bloqueo por viento brindan protección adicional durante las operaciones de elevación y espera.
Para proyectos costa afuera, estas características siempre deben integrarse en un sistema de gestión de seguridad marítima más amplio, un plan de elevación, un proceso de monitoreo meteorológico y una evaluación de riesgos específicos del proyecto.
¿Qué deberían considerar los compradores antes de elegir una plataforma?
La compra de una plataforma de instalación de parque eólico Jack Up es una decisión de ingeniería importante. Los compradores deberían evaluar el proyecto completo en lugar de centrarse únicamente en la capacidad de la grúa.
- Profundidad del agua:Confirme que la configuración de la pata del spud coincida con la profundidad de operación real.
- Condiciones del fondo marino:Analice la resistencia del suelo, los requisitos de penetración y la estabilidad de los cimientos.
- Especificaciones de la turbina:Verifique el peso de la góndola, el peso de la sección de la torre, la altura del buje y la capacidad de la turbina.
- Rendimiento de la grúa:Evalúe la carga nominal, el radio de trabajo, la altura de elevación y la precisión de la sincronización.
- Capacidad de cubierta:Confirme que el equipo, el personal, los materiales y las cargas de la grúa permanezcan dentro de los límites estructurales.
- Transporte:Considere el acceso a los puertos, las restricciones viales, el transporte marítimo y los requisitos de montaje.
- Clasificación:Determine si se requiere ABS, CCS, DNV u otro marco de clasificación.
- Protección contra la corrosión:Revisar los sistemas de recubrimiento y protección catódica para servicio costa afuera a largo plazo.
- Ingeniería posventa:Compruebe si el fabricante proporciona planificación de la instalación, puesta en marcha, soporte técnico y asistencia de mantenimiento.
Para compradores internacionales que buscan unfabricante chinooproveedor chinoTambién es importante evaluar la capacidad de fabricación, la experiencia en ingeniería, el control de calidad, la documentación, el soporte de certificación, la planificación del transporte y la capacidad de personalización antes de realizar un pedido.
Preguntas frecuentes
1. ¿Para qué se utiliza una Plataforma de Instalación de Parque Eólico Jack Up?
Se utiliza principalmente para la construcción de turbinas eólicas marinas y el levantamiento de objetos pesados, incluidas operaciones relacionadas con cimientos, instalación de torres, elevación de góndolas, manipulación de componentes y actividades seleccionadas de mantenimiento de parques eólicos marinos.
2. ¿A qué profundidad de agua puede operar esta plataforma?
La configuración de HAIDING SHIPYARD a la que se hace referencia está diseñada para aproximadamente 3 a 100 metros de profundidad de agua, con longitudes de pata de perforación de aproximadamente 50 a 150 metros. Las especificaciones finales deben personalizarse de acuerdo con las condiciones reales del sitio.
3. ¿Qué capacidad de turbina puede soportar la plataforma?
La plataforma está diseñada teniendo en cuenta las turbinas marinas de próxima generación, incluidas configuraciones de 16 MW y superiores. El diseño al que se hace referencia admite pesos de motor principal de hasta aproximadamente 600 toneladas.
4. ¿Cuánto puede levantar la grúa integrada?
La grúa giratoria integrada de 360° tiene una capacidad de elevación nominal de hasta aproximadamente 800 toneladas, sujeta al radio de trabajo, la configuración, las condiciones operativas y los requisitos de ingeniería específicos del proyecto.
5. ¿Por qué es importante la nivelación automática?
La nivelación precisa ayuda a crear una superficie de trabajo estable para levantar objetos pesados y alinear los componentes de la turbina. La plataforma referenciada proporciona una precisión de nivelación hidráulica automática de aproximadamente ±0,05°.
6. ¿Se puede personalizar la plataforma?
Sí. Las dimensiones de la plataforma, la longitud de las patas del spud, la configuración de la grúa, la capacidad de elevación, la disposición de la plataforma y otros parámetros técnicos se pueden diseñar de acuerdo con la profundidad del agua, el tamaño de la turbina, las condiciones del fondo marino y los requisitos del proyecto.
Conclusión
El rápido crecimiento de la energía eólica marina está creando una demanda de equipos de instalación que puedan manejar de forma segura turbinas más grandes manteniendo la precisión y la eficiencia operativa. APlataforma de instalación de parque eólico Jack Upproporciona una alternativa estable a las soluciones de elevación flotante convencionales al elevar la plataforma de trabajo sobre el agua e integrar capacidades de elevación pesada, nivelación hidráulica, monitoreo y transporte modular en un sistema especializado.
Para desarrolladores, contratistas EPC, empresas de construcción offshore y compradores internacionales que evalúan unFabricante o proveedor de China, HAIDING SHIPYARD ofrece un concepto de plataforma diseñado en torno a los requisitos de instalación de energía eólica marina de servicio pesado, incluida una capacidad de elevación de 800 toneladas, una capacidad de carga total de la plataforma de 3000 toneladas, patas de perforación de 50 a 150 metros y operación en aproximadamente 3 a 100 metros de profundidad de agua. Si está planificando un proyecto de instalación de energía eólica marina y necesita una configuración de plataforma personalizada, consulta técnica, solución de transporte o soporte de ingeniería específico para el proyecto,contáctanoshoy para discutir sus requisitos con HAIDING SHIPYARD y desarrollar una solución práctica de instalación en alta mar para su próximo proyecto de parque eólico.
