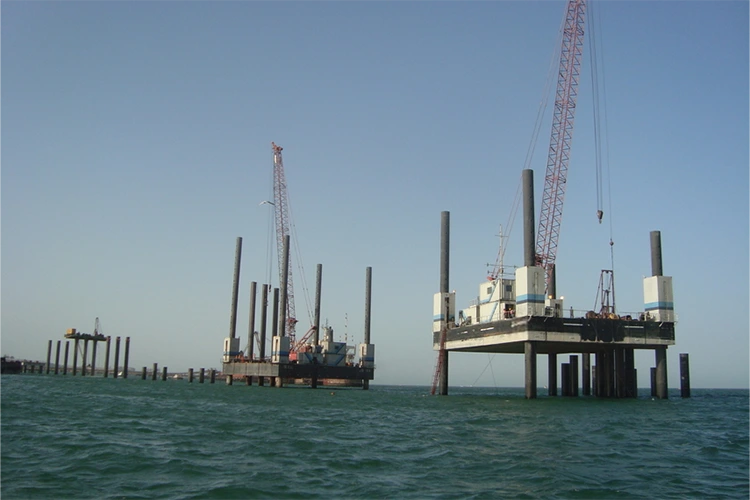

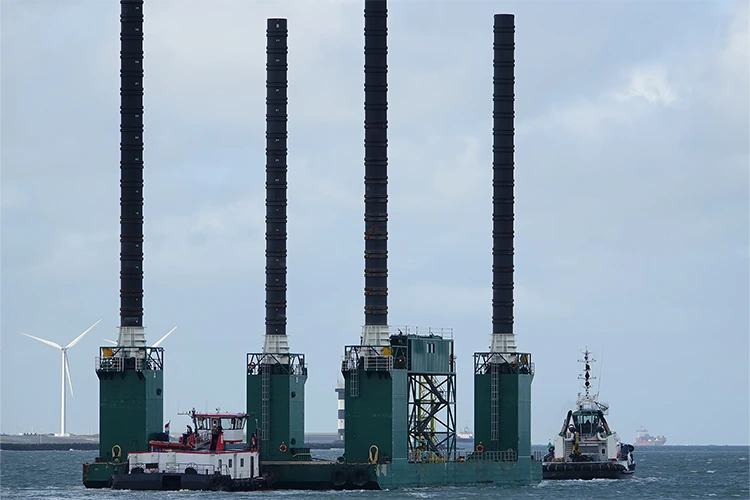

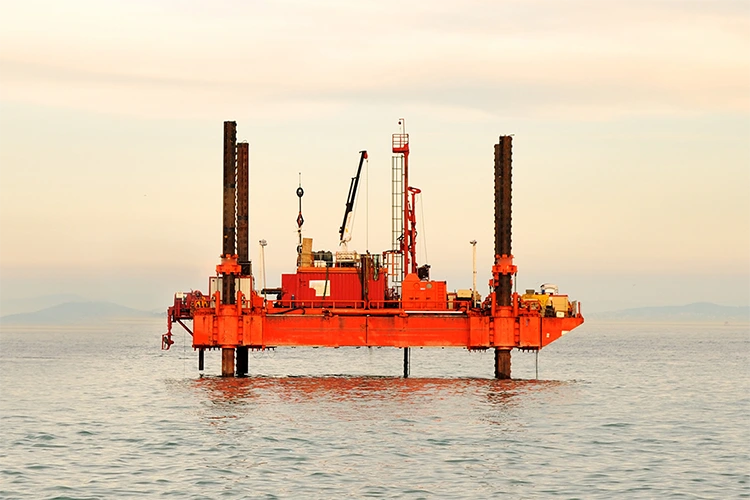

Plataforma de instalación de parque eólico Jack Up

Como proveedor chino confiable para contratistas marítimos globales, HAIDING SHIPYARD diseñó la plataforma de instalación del parque eólico Jack Up para proteger la alineación de turbinas pesadas contra la acción de las olas. Una grúa de doble cabrestante de 800 t (sincronización de ±0,1 m) funciona con un sistema hidráulico de nivelación automática de ±0,05° en un casco de acero CCSB para evitar el balanceo de la cubierta.

¿Por qué los promotores de energía eólica marina se están alejando de las grúas flotantes?

La industria eólica marina ha aprendido una lección costosa: los buques grúa flotantes, si bien son flexibles en la profundidad del agua, están fundamentalmente limitados por el movimiento inducido por las olas. Una grúa flotante que se balancea en las olas no puede lograr la alineación milimétrica requerida para el acoplamiento de la torre a la góndola. Cada desviación inducida por las olas agrega tiempo, riesgo y costo al proceso de instalación.

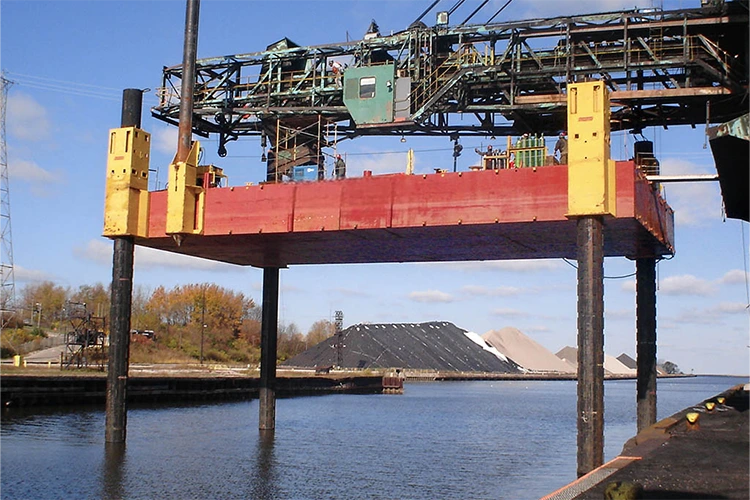

Nuestra plataforma de instalación de parques eólicos Jack Up elimina esta variable por completo. Al elevar el casco sobre la superficie del agua sobre patas -una característica que da a estos buques su nombre alternativo- la plataforma se transforma de un barco en movimiento a una plataforma de trabajo fija y estable. Esta estabilidad no es un lujo; es un requisito previo para instalar turbinas de 16 MW donde la góndola por sí sola pesa más de 600 toneladas y debe acoplarse a una torre con una desviación de coaxialidad inferior a 1 mm.

Un ciclo de instalación de una sola turbina en esta plataforma es ≤72 horas, una ganancia de eficiencia del 40 % con respecto a las operaciones tradicionales de grúa flotante. En un parque eólico de 50 turbinas, eso se traduce en semanas de tiempo ahorrado en el barco y millones en costos de fletamento reducidos.

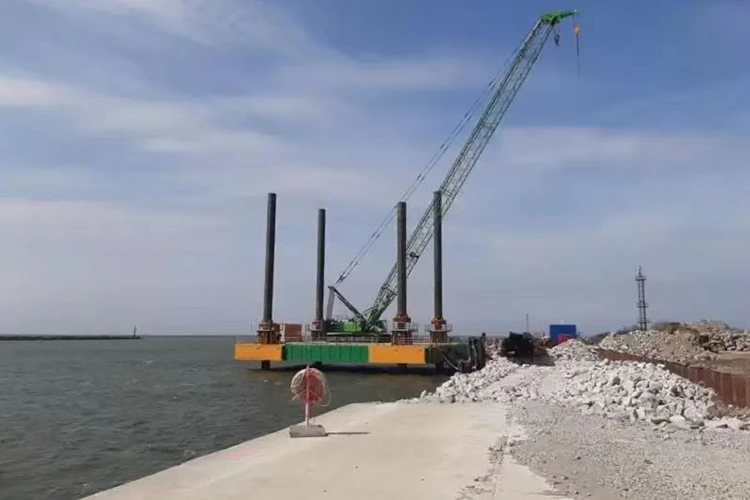

Integración de grúas de 800 toneladas: construidas para la próxima generación de turbinas

El principal activo de elevación de la plataforma es una grúa giratoria de 360° totalmente hidráulica con una capacidad nominal máxima de 800 toneladas en un radio de trabajo de 45 metros. El gancho principal proporciona una altura de elevación de ≥120 metros, mientras que el gancho auxiliar alcanza ≥150 metros: espacio libre suficiente para góndolas de turbinas de 16 MW (peso ≤600 toneladas) y secciones de torre de 70 metros (peso de una sola sección ≤300 toneladas).

¿Qué diferencia a esta grúa de las grúas marinas estándar?

• Control sincrónico de doble cabrestantecon una precisión de sincronización de ±0,1 m garantiza que al levantar cargas asimétricas, como una góndola con el centro de gravedad desplazado, ambos cabrestantes se enrollen al unísono, evitando la oscilación de la carga que podría dañar la torre o comprometer la seguridad del personal.

• Distribuidores específicos para aerogeneradoresse adaptan a diferentes especificaciones de torre y góndola, mientras que los dispositivos de elevación hidráulica proporcionan una precisión de ajuste de ±0,05 m para la alineación final del atraque.

• Interfaces de nivelación lásertrabaje con el sistema de nivelación de la plataforma para garantizar un error horizontal superior de la base del pilote ≤0,1°, eliminando la necesidad de costosos trabajos de reelaboración durante el montaje de la turbina.

La grúa no es una idea de último momento atornillada a una barcaza; está completamente integrado en el diseño estructural de la plataforma, con el área de la base de la grúa diseñada para una carga de cubierta de ≥150 kN/㎡ y puntos de monitoreo de tensión (esfuerzo de la placa de acero CCSB ≤200 MPa) que proporcionan datos en tiempo real sobre la integridad estructural durante los levantamientos pesados.

¿Qué sucede cuando la plataforma no puede mantenerse nivelada?

Esta es la pregunta que mantiene despiertos a los directores de proyectos. Una plataforma que se sale del nivel durante el levantamiento de una góndola de 600 toneladas crea un riesgo de falla en cascada: el radio de carga de la grúa cambia, la torre puede ser golpeada y todo el levantamiento podría abortarse, desperdiciando horas de costoso tiempo en el barco.

La plataforma de instalación del parque eólico Jack Up aborda esto con un sensor de inclinación de tres ejes (precisión de ±0,02°) emparejado con un sistema de posicionamiento dual GPS+Beidou (precisión de posicionamiento ≤0,5m). Antes de cada elevación, la plataforma se nivela automáticamente con un margen de ±0,05°. Durante el levantamiento, el sistema compensa continuamente cualquier inclinación de la plataforma causada por el viento y la acción de las olas (velocidad de compensación ≤0,1 m/min), asegurando que la desviación de posicionamiento de elevación del motor principal se mantenga ≤0,5 m.

El monitoreo dinámico de carga proporciona una capa adicional de seguridad. Los sensores de carga de alta precisión (precisión ±1%) y los limitadores de torque monitorean el peso y el torque de elevación en tiempo real. El sistema emite una alarma automáticamente cuando las cargas se acercan al 90% de la capacidad nominal y detiene forzosamente la operación si se excede el valor nominal. Esta no es una característica de seguridad teórica: es un dispositivo de seguridad cableado que ha evitado innumerables incidentes de sobrecarga en operaciones costa afuera.

Desde la fábrica hasta el parque eólico: la ventaja del transporte modular

Uno de los desafíos que más se pasa por alto en la energía eólica marina no es la instalación: en primer lugar, es llevar la plataforma de instalación al sitio. Los buques de instalación de turbinas eólicas tradicionales (WTIV) son cascos masivos de una sola pieza que requieren puertos de aguas profundas y diques secos especializados para su construcción y mantenimiento.

Esta plataforma de instalación de parques eólicos Jack Up adopta un enfoque diferente. La estructura está dividida en 7 a 9 secciones (plataforma principal, secciones de patas, módulo de grúa), cada sección está soldada con placa de acero CCSB y no pesa más de 150 toneladas. Este diseño modular permite:

• Transporte por carretera y ferrocarril: las secciones pueden transportarse en camión o por ferrocarril hasta puntos de montaje en el interior, eliminando la necesidad de acceso a puertos de aguas profundas durante la fabricación.

• Envío global: las secciones se transportan a través de barcos semisumergibles y barcazas oceánicas a los sitios del proyecto en todo el mundo.

• Montaje en sitio: las bridas y los pernos pretensados ​​completan el ensamblaje en 12 a 18 días utilizando grúas flotantes marinas, un 30 % más rápido que el ciclo de despliegue de los WTIV tradicionales.

Para proyectos en ubicaciones remotas o regiones sin infraestructura costa afuera establecida, este enfoque modular transforma lo que alguna vez fue una pesadilla logística en un proceso manejable y predecible.

Construido para resistir: acero CCSB y durabilidad en aguas profundas

La estructura principal de la plataforma de instalación del parque eólico Jack Up está fabricada con placa de acero marino CCSB, un material certificado por la Sociedad de Clasificación de China (CCS) para aplicaciones marinas. Con un límite elástico de ≥235 MPa y una resistencia a la tracción de 400 a 520 MPa, el acero CCSB proporciona la rigidez estructural necesaria para operaciones de carga pesada al tiempo que mantiene la ductilidad para la resistencia al impacto.

Parámetros técnicos detallados

¿Dónde ofrece resultados esta plataforma?

Nivelación y lechada de cimientos

Después de hincar los pilotes, el sistema de nivelación de la plataforma ajusta la base con un error de ±0,1°. La capacidad de carga estable de la placa de acero de la plataforma CCSB soporta equipos de inyección de 200 toneladas para operaciones prolongadas, lo que garantiza que la resistencia de la base cumpla con las especificaciones de diseño.

Instalación de Góndola de 16MW

En los parques eólicos del Mar de China Meridional con una profundidad de agua de 80 a 100 m, la plataforma iza góndolas de turbinas de 16 MW que pesan entre 550 y 600 toneladas. La altura de elevación ≥120 m del gancho principal, combinada con dispositivos de elevación hidráulica (precisión de ajuste ±0,05 m), permite un acoplamiento preciso de la góndola a la torre. Ciclo de instalación de una sola góndola: ≤36 horas: 40 % más eficiente que los buques grúa flotantes.

Soporte de mantenimiento y operaciones de energía eólica marina

La plataforma de instalación del parque eólico Jack Up sirve como base temporal de operación y mantenimiento de energía eólica marina, almacenando consumibles de mantenimiento (aceite lubricante, herramientas) y suministros diarios. La grúa transfiere materiales a plataformas de turbinas individuales, lo que reduce la cantidad de viajes de los buques de mantenimiento y mejora la eficiencia de operación y mantenimiento, algo particularmente valioso para parques eólicos remotos en aguas profundas.

Personalización y servicios de valor añadido

Personalización de parámetros y funciones

Ajustar la longitud de la pata del spud (hasta 150 m) y la configuración de la grúa según la profundidad del agua del parque eólico (por ejemplo, actualizar a una grúa de clase de 1000 toneladas para turbinas de 20 MW)

Para regiones polares: espesar la placa de acero CCSB a 70 mm, agregar capas de aislamiento, actualizar el sistema hidráulico para una capacidad de arranque a -30 ℃

Para regiones de alta temperatura y alta humedad: optimice el recubrimiento anticorrosión con la adición de una capa de grafeno

Servicios de valor agregado

Certificación de material de placa de acero CCSB (cumple con las especificaciones de acero marino CCS)

Certificación de clasificación de plataformas (ABS/CCS/DNV) y permisos de operación de instalaciones de energía eólica

Soporte técnico de instalaciones de energía eólica (diseño de planos de izaje, simulación de atraque de equipos)

Servicios integrados de "plataforma + instalación + O&M" en asociación con desarrolladores de energía eólica

Preguntas frecuentes

P: ¿Cuál es la velocidad máxima del viento y el estado del mar en los que la plataforma puede operar de forma segura?

R: La plataforma está diseñada para resistir el viento hasta Grado 12 cuando está en posición elevada con la grúa en modo de bloqueo a prueba de viento. Sin embargo, la instalación de turbinas eólicas marinas se lleva a cabo actualmente en condiciones climáticas benignas debido al riesgo de impacto de las patas del elevador con el fondo marino durante la fase de instalación. Para proyectos específicos, llevamos a cabo evaluaciones específicas del sitio siguiendo las normas DNV e ISO 19905-1 para determinar los límites climáticos operativos en función de las condiciones del fondo marino y los patrones de tormentas.

P: ¿Cómo se transporta la plataforma si el sitio del proyecto no tiene acceso a un puerto de aguas profundas?

R: La plataforma de instalación del parque eólico Jack Up está dividida en 7 a 9 secciones con un peso máximo de una sola sección de ≤150 toneladas. Los tramos pueden transportarse por carretera (camión), ferrocarril (tren) o por mar (barcos semisumergibles y barcazas oceánicas). El montaje in situ mediante bridas y pernos pretensados ​​tarda entre 12 y 18 días. Este enfoque modular elimina la necesidad de acceso a puertos de aguas profundas durante la fabricación y permite la entrega a prácticamente cualquier sitio de proyecto costero en todo el mundo.

P: ¿Qué mantenimiento se requiere para las patas de los spud en ambientes de aguas profundas?

R: El soporte con patas es una placa de acero CCSB templada y revenida con una dureza ≥200HB, lo que proporciona una vida útil de 25 años en ambientes de aguas profundas. Los costos de mantenimiento anual son un 25% más bajos que los de los buques de instalación tradicionales. La estructura submarina se beneficia de un revestimiento anticorrosión pesado de aguas profundas más protección catódica, lo que brinda una vida útil contra la corrosión de 15 años. Recomendamos inspecciones anuales con inspecciones remotas trimestrales como parte de nuestro programa de mantenimiento de ciclo de vida completo.

P: ¿Se puede adaptar la plataforma para turbinas de más de 16MW?

R: Sí. Si bien la configuración estándar admite turbinas de 16 MW (góndola ≤600 toneladas, sección de torre ≤300 toneladas), ofrecemos actualizaciones de grúas de hasta 1000 toneladas para acomodar turbinas de 20 MW y más grandes. El diseño modular de la plataforma permite el reemplazo del módulo de la grúa sin modificaciones estructurales en el casco principal. Hemos entregado con éxito configuraciones personalizadas para clientes con requisitos específicos de turbinas; comuníquese con nuestro equipo de ingeniería con las especificaciones de su proyecto.
