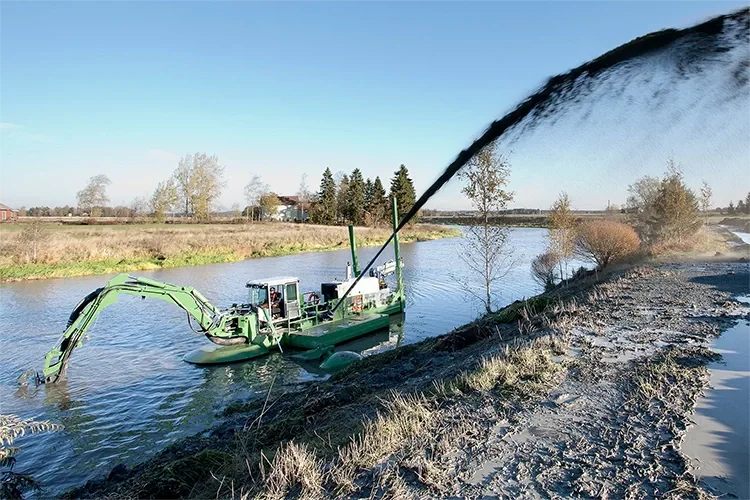

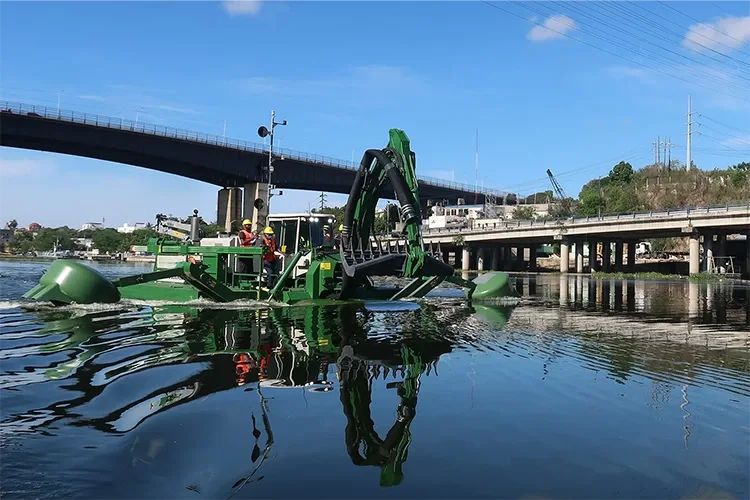

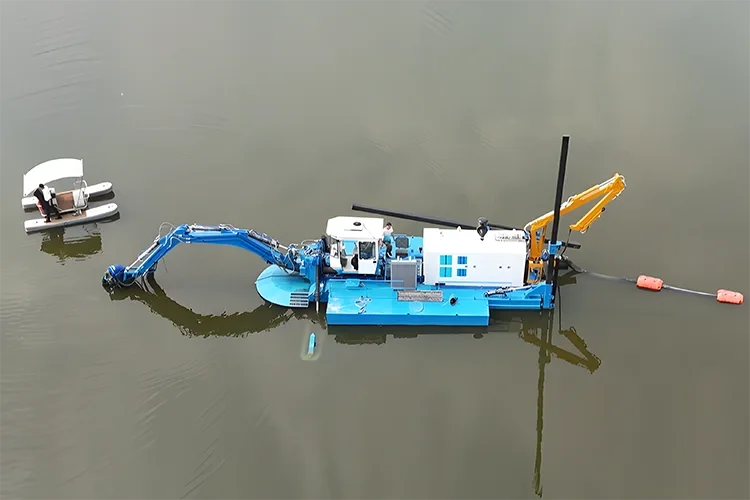

Draga multifuncional anfibia

Sistema de desplazamiento dual "oruga + cuerpo flotante", módulos de dragado multimodo (cucharón/cortador/ventosa) y sistema de transferencia y tratamiento de lodo, centrándose en cuatro tareas: dragado de vías navegables interiores, desarrollo de bancos de arena costeros, dragado de recuperación y control de inundaciones de emergencia. Con el objetivo de abordar los puntos débiles de las dragas tradicionales, como "varamientos en aguas poco profundas, incapacidad de operar en tierra, función única", realiza operaciones en escenarios cruzados en "bajíos, tierra adentro y costas" mediante caminata anfibia (velocidad en tierra 3 km/h, velocidad en agua 8 km/h), cambio rápido de dispositivos multifuncionales (≤2 horas) y estructura anticorrosión de acero CCSB (límite elástico ≥235MPa). El volumen de dragado diario alcanza los 8000-12000 m³, un 50 % más eficiente que las dragas tradicionales de función única, lo que proporciona una solución de "escenario completo, multifuncional y de alta eficiencia" para proyectos de dragado en múltiples terrenos.

Ventajas principales

Operación anfibia, adaptación del escenario completo

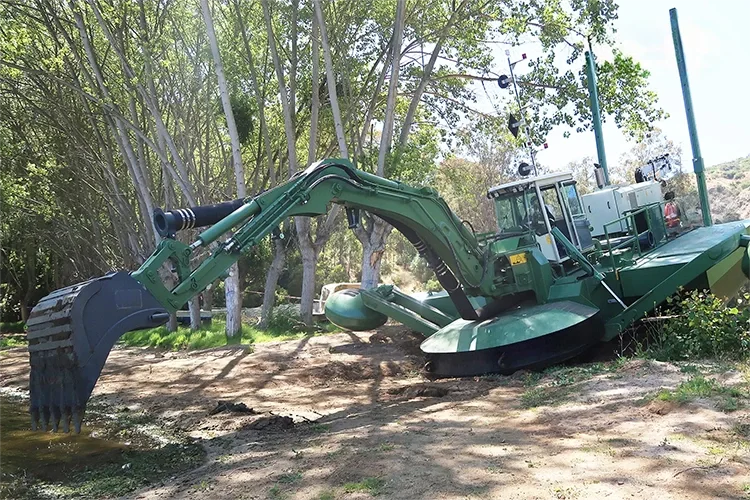

Sistema para caminar de modo dual: en tierra use 4 juegos de dispositivos para caminar sobre orugas anchas (ancho de oruga 1,2 m, presión sobre el suelo ≤50 kPa), que pueden moverse de manera estable en bancos de arena y pantanos fangosos, con un radio de giro mínimo de 8 m; la navegación en el agua se realiza mediante cuerpos flotantes laterales + hélices (equipadas con 2 juegos de hélices diésel de 500 kW, velocidad 8 km/h), profundidad mínima de trabajo de 0,5 m, evitando que las dragas tradicionales encallen en aguas poco profundas;

Ajuste adaptativo del terreno: draga anfibia multifuncional HAIDING SHIPYARD equipada con sensor de actitud (precisión ±0,5°), que puede ajustar la tensión de las orugas y el calado del cuerpo flotante en tiempo real, manteniendo el nivel del casco en bancos de arena inclinados (pendiente ≤15°) o aguas poco profundas, asegurando la precisión del dragado (error de planitud de dragado ≤0,3m).

Integración de dragado multifuncional, alta eficiencia operativa

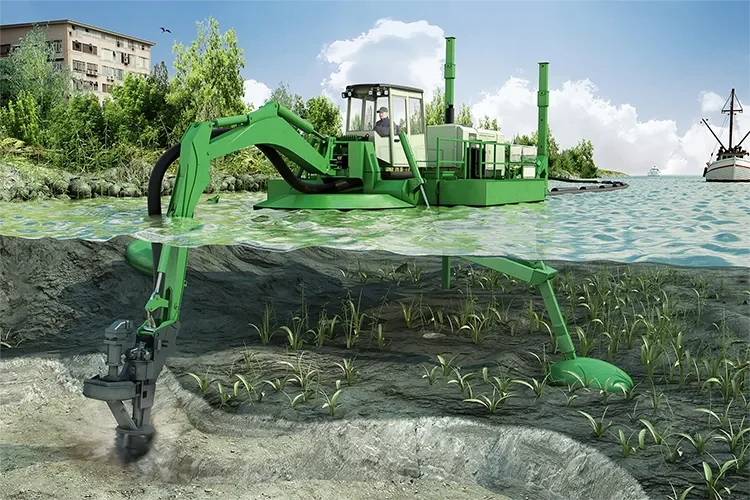

Módulos de dragado multimodo: admite el cambio rápido de 3 dispositivos principales: ① Cucharón hidráulico (capacidad de 6 a 10 m³, fuerza de excavación de 380 kN, adaptado al dragado de capas de suelo duro); ② Cabezal de corte (diámetro 2,5-3,0 m, velocidad 15-25 r/min, adaptado a la capa de lodo/arena); ③ Ventosa de vacío (succión ≥200kPa, adaptada a la limpieza de lodo de partículas finas). Los módulos se conectan a través de interfaces estandarizadas, tiempo de conmutación ≤2 horas, satisfaciendo diferentes necesidades de dragado geológico;

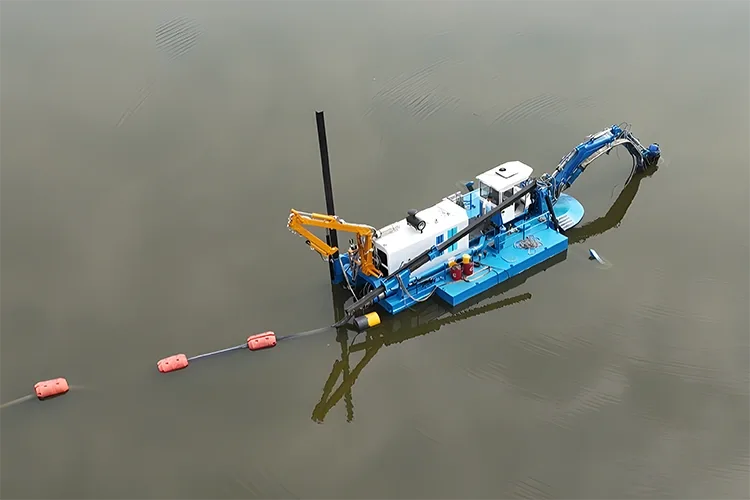

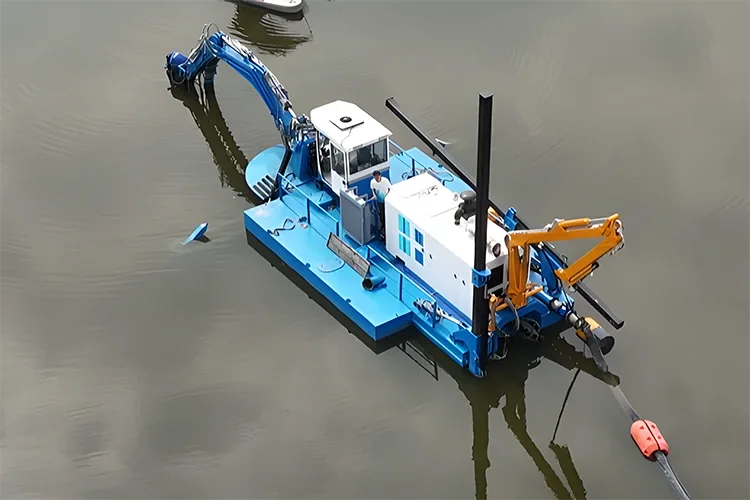

Integración de tratamiento y transferencia de lodo: draga multifuncional anfibia HAIDING SHIPYARD equipada con una bomba de lodo de 150 m³/h (presión de trabajo ≥1,2 MPa) y un sistema de purificación de lodo de tres etapas (desarenado/deslamado/deshidratación), el contenido sólido de lodo purificado es ≤10%, que puede transferirse directamente a los barcos de estiércol a través de una cinta transportadora a bordo (distancia de transporte ≤50 m) o a los patios de tierra a través de ductos, reduciendo los enlaces de transferencia intermedios.

Anticorrosión y durabilidad, adaptación a entornos complejos

Estructura de acero CCSB: el casco, los cuerpos flotantes y los dispositivos de dragado están soldados con placas de acero marino CCSB (espesor de 12 a 20 mm); las piezas clave (soportes de orugas, ejes de corte) se templan y revenen con placas de acero CCSB (dureza ≥200HB), con excelente resistencia a la corrosión del agua de mar y resistencia al impacto (energía de impacto ≥27J a -20 ℃), adaptándose al agua dulce, agua de mar, bancos de arena salino-álcali y otros ambientes multimedios;

Protección de entornos hostiles: las dragas multifuncionales anfibias de HAIDING SHIPYARD tienen un grado de protección IP65, el sistema eléctrico adopta un diseño de sellado impermeable, que puede funcionar continuamente bajo lluvia intensa y olas de viento de 6 niveles (velocidad del viento ≤10,8 m/s); Equipado con sistema automático de extinción de incendios (extinción de incendios por gas + rociadores) y bomba de drenaje de emergencia para garantizar la seguridad de la operación.

Diseño modular, operación y mantenimiento convenientes

Modularización de los componentes principales: el sistema de desplazamiento (unidad de accionamiento de orugas), los dispositivos de dragado (cucharón/cortador) y la bomba de lodo adoptan un diseño modular, que se puede desmontar y reemplazar en su conjunto en caso de falla, con un tiempo de mantenimiento del terreno ≤6 horas y mantenimiento de emergencia de agua ≤12 horas;

Parámetros técnicos detallados

Escenarios de aplicaciones principales

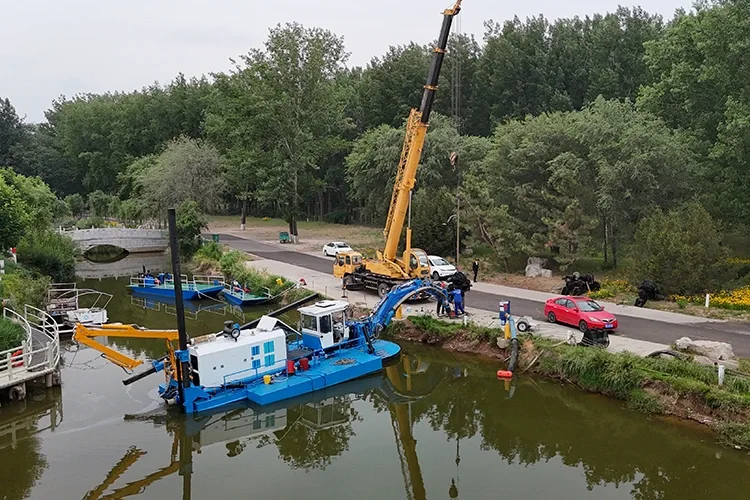

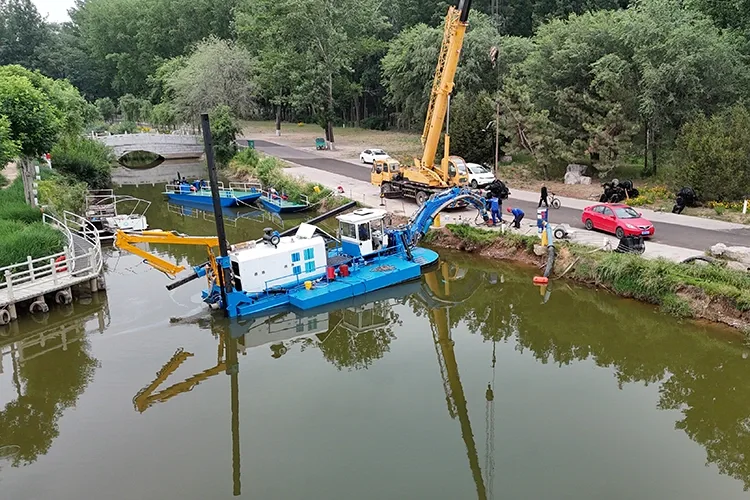

Dragado de vías navegables interiores

Ampliación de vías navegables poco profundas: en los ríos interiores de los afluentes del río Yangtze y el delta del río Perla (profundidad del agua de 1 a 5 m), utilice el modo combinado cortador + ventosa para eliminar lodos y desechos domésticos en el fondo de las vías fluviales; después del dragado, la profundidad del canal se incrementa a 3-6 m, lo que permite la navegación de buques de carga de 1000 toneladas;

Dragado de atracaderos en muelles: para atracaderos en muelles interiores (profundidad de agua de 2 a 8 m), use el modo de cuchara para limpiar la sedimentación de la capa de suelo duro, asegurando que la profundidad del agua del atracadero satisfaga las necesidades de atraque de los barcos, con un error de planitud del dragado ≤0,3 m para evitar que los barcos se queden varados.

Desarrollo de bancos costeros

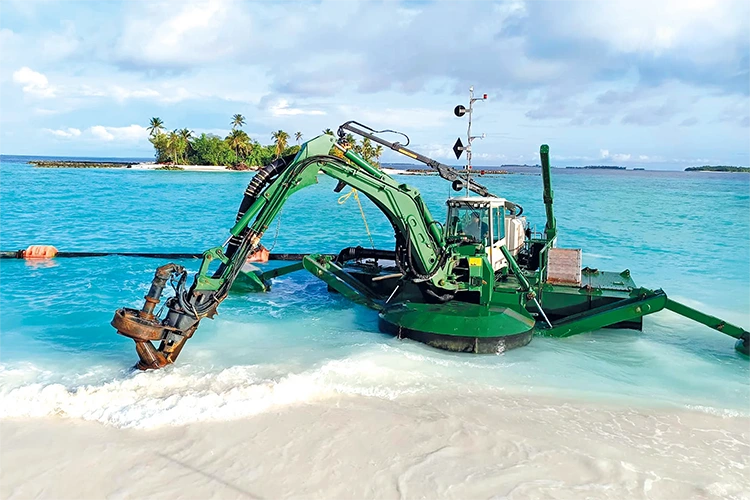

Recuperación de bancos de arena: en los bancos de arena costeros de la Bahía de Bohai y el Mar de China Oriental (profundidad de agua de 0,5 a 3 m), la draga multifuncional anfibia HAIDING SHIPYARD utiliza el modo de corte para dragar los sedimentos de los bancos de arena y transportarlos a las áreas de recuperación a través de tuberías de lodo; el área de recuperación diaria puede alcanzar los 5000-8000㎡, un 40% más eficiente que los barcos de dragado tradicionales;

Dragado del área de acuicultura de bajíos: para áreas de acuicultura costeras (profundidad de agua de 0,8 a 2 m), utilice el modo de ventosa para limpiar las aguas residuales de la acuicultura y la sedimentación residual del cebo, purificar la transparencia del agua a 1,5 a 2 m, mejorar el entorno de la acuicultura y evitar pérdidas de productos acuáticos causadas por el deterioro del agua.

Rescate de emergencia

Bloqueo de ríos y drenaje de inundaciones: en bloqueos de ríos interiores causados ​​por fuertes lluvias (profundidad de agua de 1 a 3 m, que contiene ramas y basura), use el modo balde para limpiar los bloqueos y coopere con bombas de lodo para drenar el agua estancada; el volumen diario de drenaje de inundaciones alcanza los 50.000 m³, lo que restablece rápidamente la capacidad de descarga de las inundaciones del río;

Dragado costero posterior a un desastre: después de tifones y marejadas ciclónicas, en puertos y muelles costeros (profundidad de agua de 2 a 6 m), utilice el modo "cortador + purificación" para limpiar la sedimentación y los contaminantes; Las operaciones portuarias normales se pueden restablecer en 3 a 5 días, reduciendo las pérdidas posteriores al desastre.

Garantía de servicio

Servicios de personalización

Personalización de parámetros y funciones: ajuste el tamaño del casco (hasta 100 m) y los dispositivos de dragado según los escenarios de operación (por ejemplo, agregar un sistema de calefacción sobre orugas para áreas polares, actualizar los dispositivos de disipación de calor para áreas de alta temperatura); para necesidades de aguas profundas, ampliar la profundidad de dragado con cortador a 15 m y aumentar el volumen del tanque de transferencia de lodo a 500 m³;

Servicios de valor agregado: ayudar a proporcionar la certificación de materiales de placas de acero CCSB (cumpliendo con las especificaciones de acero marino CCS), certificación de clasificación de barcos y permisos de operación de dragado; proporcionar orientación sobre operación y mantenimiento (como mantenimiento anticorrosión de placas de acero CCSB, habilidades de reemplazo de orugas); conectarse con equipos de ingeniería de dragado para brindar servicios integrados de "equipo + plan de operación + operación y mantenimiento", garantizando un avance eficiente del proyecto.

Si necesita ajustar los parámetros del dispositivo de dragado (por ejemplo, aumentar la capacidad del cucharón para suelos duros) o complementar las propiedades mecánicas de las placas de acero CCSB para piezas clave (por ejemplo, el eje del cortador), no dude en informarnos para una mayor optimización.
