Draga de succión con cortador

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. es un fabricante y proveedor chino de equipos de dragado de mediana y gran escala. Llevamos muchos años dedicados a la ingeniería de dragado marino y hemos acumulado importantes ventajas. Nuestra draga de succión con cortador HAIDING SHIPYARD tiene presencia en Europa, América, el sudeste asiático y muchos otros mercados globales. ¿Qué estás esperando? ¡Únase a nosotros ahora!

Enviar Consulta

Descripción del Producto

Le permitimos llevar a cabo sus proyectos de dragado de manera eficiente con nuestro diseño refinado y optimizado, junto con un rendimiento sólido. La draga de succión con cortador HAIDING SHIPYARD está equipada con un cabezal de corte giratorio de alta eficiencia, este equipo puede aflojar eficazmente varios tipos de suelo en lechos de ríos y mares. Gracias al diseño integrado de optimización de la dinámica de fluidos, mezcla rápidamente agua y sedimentos en una mezcla de lodo y agua con una uniformidad ≥90%. Después de ser succionada por el cuerpo de la bomba a través de una tubería de succión de gran diámetro (diámetro opcional de Φ300-Φ800 mm), la mezcla se transporta a largas distancias a través de una tubería de descarga de alta presión, con una distancia máxima de transporte de hasta 3000 metros. Presenta una fuerte continuidad operativa y un menor consumo de energía en comparación con el promedio de la industria.

Diseño central del producto.

Adoptando un conjunto modular y un diseño integrado, la draga de succión con cortador HAIDING SHIPYARD completa de forma independiente todo el proceso de dragado, transporte de lodo y descarga a bordo, sin necesidad de equipos auxiliares adicionales. Su eficiencia de construcción es más de un 30 % mayor que la de los equipos tradicionales, lo que puede acortar significativamente el ciclo del proyecto. Con una adaptabilidad de escenarios relativamente amplia, puede completar operaciones de dragado en lagos interiores, puertos costeros y vías navegables interiores en condiciones de fuerza del viento ≤5 niveles y velocidad de flujo ≤1,5 m/s. Con una fuerte compatibilidad con el suelo, realiza operaciones en condiciones de trabajo convencionales como arena, franco arenoso y limo (contenido de humedad 60%-80%). Después de reemplazarlo con nuestro cabezal de corte dentado resistente al desgaste personalizado, puede excavar aún más arcilla de alta resistencia a la compresión. El reemplazo es fácil y conveniente, lo que lo hace adecuado para la mayoría de las condiciones de construcción.

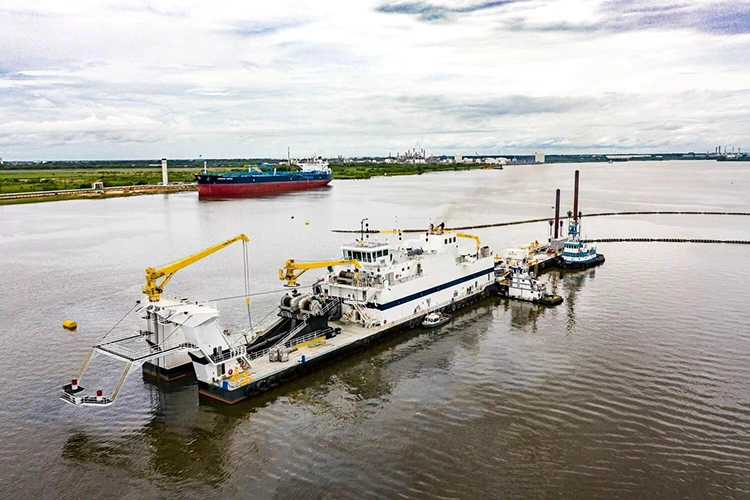

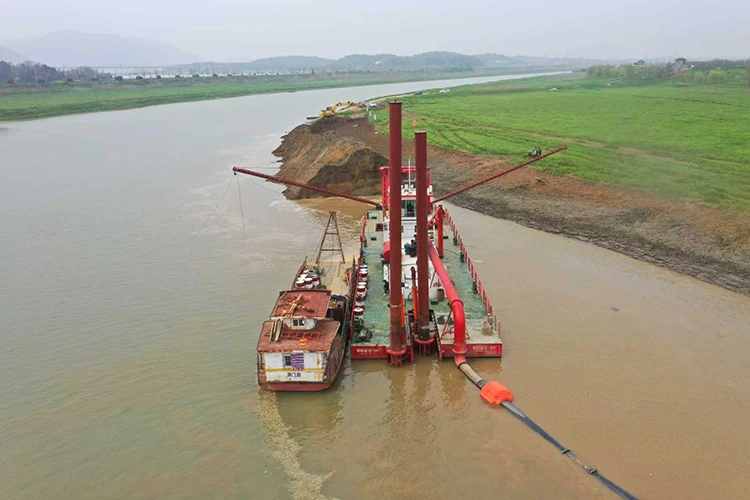

Cutter Suction Dredger

Sistema de alimentación del producto

La draga de succión con cortador HAIDING SHIPYARD ofrece dos opciones de sistemas de energía principales: hidráulica y mecánica. La versión de accionamiento hidráulico utiliza unidades de bomba hidráulica importadas con un rango de velocidad de 0 a 30 rpm y un tiempo de respuesta de menos de 0,5 segundos, lo que permite un control preciso incluso en condiciones operativas complejas. La versión de accionamiento mecánico cuenta con una estructura robusta y fiable, menores costes de mantenimiento y es adecuada para un funcionamiento rutinario y estandarizado. Además, esta serie de equipos ha pasado la certificación ISO9001 y también es elegible para las certificaciones CCS, BV, RINA y RS. Los componentes clave tienen una garantía de 2 años y el casco tiene una garantía de 20 años, lo que brinda una garantía sólida para el progreso seguro y eficiente de su proyecto.

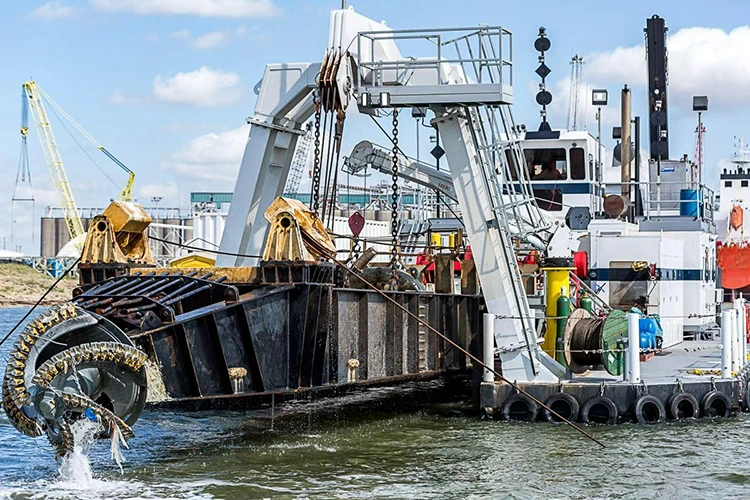

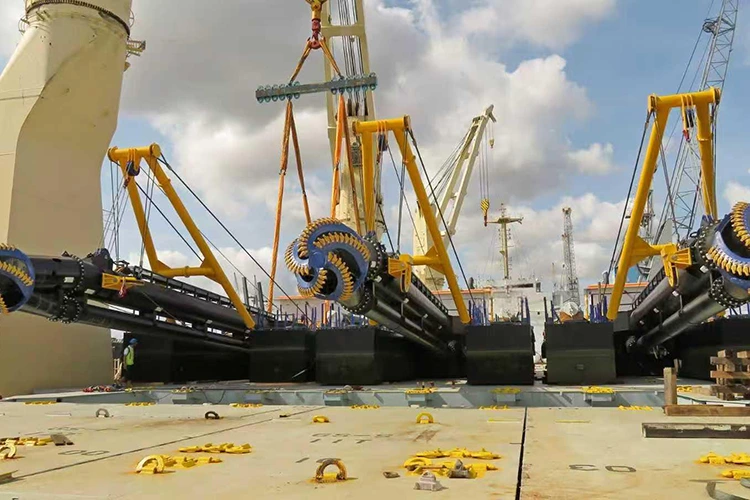

Cutter Suction Dredger

Parámetro del producto (especificación)

Draga de succión con cortador HD-CSD250
Longitud total	18,8m	Flujo de agua	980 m³/h
Dimensiones del casco	15,0×5,2×1,5m	Producción de sedimentos	150 m³/h
Dimensiones del pontón principal	9,3×2,2×2,5m	Distancia de descarga	1000m
Dimensiones del pontón lateral	15,0×1,5×1,5m	Diámetro del cabezal de corte	800 mm
Estructura	Tipo de ensamblaje modular inteligente	Poder del cortador	37kW
Marca/potencia del motor principal	Weichai 294KW	Borrador	1,1 m
Marca/potencia del motor auxiliar	Weichai 75KW	Sistema de control hidráulico	PLCControl Integrado
potencia total	Weichai 369KW	Número de cabrestantes de elevación	40KN*1
Bomba de dragado	Bomba de aleación con alto contenido de cromo 200WN	Número de cabrestantes transversales	4OKN*2
Diámetro del tubo de descarga/succión	273 mm/273 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	55m	El tiempo de entrega	40 dias
Profundidad máxima de dragado	9m	Consumo de combustible de referencia	~38L/H
Condiciones de trabajo aplicables	Pequeños sitios de dragado como canales de ríos y estanques de sedimentación.
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-CSD300
Longitud total	26,0m	Flujo de agua	1200-1500 m³/h
Dimensiones del casco	21,0×5,2×1,5m	Producción de sedimentos	150-200 m³/h
Dimensiones del pontón principal	11,0×2,5×2,5m	Distancia de descarga	2000m
Dimensiones del pontón lateral	21,0×1,1×1,5m	Diámetro del cabezal de corte	1350 mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	75kW
Marca/potencia del motor principal	Weichai 6170-456KW	Borrador	1,1 m
Marca/potencia del motor auxiliar	Weichai WP6-155KW	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 611KW	Número de cabrestantes de elevación	60KN*1
Bomba de dragado	Bomba de aleación con alto contenido de cromo 250WN	Número de cabrestantes transversales	40KN*2
Diámetro del tubo de descarga/succión	325 mm/325 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	40m	El tiempo de entrega	50 dias
Profundidad máxima de dragado	12m	Consumo de combustible de referencia	~66L/H
Condiciones de trabajo aplicables	Pequeños sitios de dragado como canales de ríos y estanques de sedimentación.
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-CSD300
Longitud total	26,0m	Flujo de agua	1200-1500 m³/h
Dimensiones del casco	21,0×5,2×1,5m	Producción de sedimentos	150-200 m³/h
Dimensiones del pontón principal	11,0×2,5×2,5m	Distancia de descarga	2000m
Dimensiones del pontón lateral	21,0×1,1×1,5m	Diámetro del cabezal de corte	1350 mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	75kW
Marca/potencia del motor principal	Weichai 6170-456KW	Borrador	1,1 m
Marca/potencia del motor auxiliar	Weichai WP6-155KW	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 611KW	Número de cabrestantes de elevación	60KN*1
Bomba de dragado	Bomba de aleación con alto contenido de cromo 250WN	Número de cabrestantes transversales	40KN*2
Diámetro del tubo de descarga/succión	325 mm/325 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	40m	El tiempo de entrega	50 dias
Profundidad máxima de dragado	12m	Consumo de combustible de referencia	~66L/H
Condiciones de trabajo aplicables	Pequeños sitios de dragado como canales de ríos y estanques de sedimentación.
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-CSD550
Longitud total	45,82m	Flujo de agua	3500-4000 m³/h
Dimensiones del casco	35,8×8,8×2,2m	Producción de sedimentos	600-800 m³/h
Dimensiones del pontón principal	15,4×4,0×2,2m	Distancia de descarga	2000m
Dimensiones del pontón lateral	35,75×2,85×2,2m	Diámetro del cabezal de corte	1900mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	130kW
Marca/potencia del motor principal	Weichai WH17-1350KW	Borrador	1,6 m
Marca/potencia del motor auxiliar	Weichai 6170-456KW	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 1806KW	Número de cabrestantes de elevación	150KN*1
Bomba de dragado	Bomba de aleación de alto cromo 450WN	Número de cabrestantes transversales	100KN*2
Diámetro del tubo de descarga/succión	560 mm/560 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	66m	El tiempo de entrega	80 días
Profundidad máxima de dragado	14m	Consumo de combustible de referencia	~160L/H
Condiciones de trabajo aplicables	Río, lago, embalse, costa, puerto y otras aguas
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-CSD650
Longitud total	45,82m	Flujo de agua	5000m³/h
Dimensiones del casco	35,8×8,8×2,2m	Producción de sedimentos	800-1000 m³/h
Dimensiones del pontón principal	15,4×4,0×2,2m	Distancia de descarga	2000m
Dimensiones del pontón lateral	35,75×2,85×2,2m	Diámetro del cabezal de corte	2200 mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	320kW
Marca/potencia del motor principal	Weichai WH17-1350KW	Borrador	1,7 m
Marca/potencia del motor auxiliar	Weichai 8170-601KW	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 1951KW	Número de cabrestantes de elevación	150KN*1
Bomba de dragado	Bomba de aleación con alto contenido de cromo 500WN	Número de cabrestantes transversales	150KN*2
Diámetro del tubo de descarga/succión	650 mm/650 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	66m	El tiempo de entrega	110 días
Profundidad máxima de dragado	14m	Consumo de combustible de referencia	~229L/H
Condiciones de trabajo aplicables	Río, lago, embalse, costa, puerto y otras aguas
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-CSD800
Longitud total	59,5m	Flujo de agua	8000m³/h
Dimensiones del casco	52,5×11,4×3,0m	Producción de sedimentos	1200-1500 m³/h
Dimensiones del pontón principal	26,0×5,0×4,0m	Distancia de descarga	4000-5000m
Dimensiones del pontón lateral	52,5×3,2×3,0m	Diámetro del cabezal de corte	2770 mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	1000kW
Marca/potencia del motor principal	Weichai 2650KW	Borrador	2,2 m
Marca/potencia del motor auxiliar	Weichai 1850KW*2	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 6350KW	Número de cabrestantes de elevación	550KN*1
Bomba de dragado	131-28-65	Número de cabrestantes transversales	400KN*2
	(Bomba de combustible+Bomba subacuática)
Diámetro del tubo de descarga/succión	820 mm/820 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	110m	El tiempo de entrega	280 días
Profundidad máxima de dragado	25m	Consumo de combustible de referencia	~750L/H
Condiciones de trabajo aplicables	Río, lago, embalse, costa, puerto y otras aguas
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la marca de la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-SSCSD550
Longitud total	61,5m	Flujo de agua	4000m3/hora
Dimensiones del casco	48,5×8,9×2,2m	Producción de sedimentos	600-800m3/hora
Dimensiones del pontón principal	7,0 m/4,0 m	Distancia de descarga	3000m
Dimensiones del pontón lateral	41,0×2,65×2,2m	Diámetro del cabezal de corte	1900mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	130kW
Marca/potencia del motor principal	Weichai WH17-1350KW	Borrador	1,6 m
Marca/potencia del motor auxiliar	Weichai 6170-456KW	Sistema de control hidráulico	Control integrado PLC
potencia total	Weichai 1806KW	Número de cabrestantes de elevación	150KN *1
Bomba de dragado	Bomba de aleación de alto cromo 450WN	Número de cabrestantes transversales	100KN *2
Diámetro del tubo de descarga/succión	560 mm/560 mm	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Cabezal (elevación de bombeo)	66m	El tiempo de entrega	90-110 días
Profundidad máxima de dragado	35m	Consumo de combustible de referencia	~160L/H
Condiciones de trabajo aplicables	Desazolve en aguas profundas a más de 15 metros de profundidad
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Draga de succión con cortador HD-SSCSD650
Longitud total	81,0 millones	Flujo de agua	5000m³/h
Dimensiones del casco	63,0×11,0×3,0m	Producción de sedimentos	800-1000 m³/h
Dimensiones del pontón principal	12,0×4,6×3,0m	Distancia de descarga	3000m
Dimensiones del pontón lateral	67,0×3,2×3,0m	Diámetro del cabezal de corte	2200 mm
Estructura	Tipo de ensamblaje inteligente modular	Poder del cortador	320kW
Marca/potencia del motor principal	Weichai WH17-1350KW	Borrador	1,9 m
Marca/potencia del motor auxiliar	Weichai 8170-601KW	Sistema de control hidráulico	Control integrado PLC
Motor principal de la bomba de cabina	Weichai WH17-1350KW	Cabezal de bombeo total	86m
Energía del generador	Grupo electrógeno Weichai 150KW	Profundidad máxima	52m
potencia total	Weichai 3451KW	Número de cabrestantes de elevación	150KN*1
Bomba de dragado submarino	Bomba de aleación con alto contenido de cromo 500G-G	Número de cabrestantes transversales	150KN*2
Bomba de descarga principal en la cámara	Bomba de aleación con alto contenido de cromo 500WN	Cabina	Asiento ajustable, aire acondicionado, sistema de control integrado PLC
Diámetro del tubo de descarga/succión	650 mm/650 mm	El tiempo de entrega	110-150 días
Sistema de posicionamiento de cinco anclajes	Molinete 200KN*5 juegos	Consumo de combustible de referencia	~390L/H
Condiciones de trabajo aplicables:	Desazolve en aguas profundas a más de 15 metros de profundidad
Actualización de configuración	La configuración se puede actualizar, por ejemplo, la marca del motor diésel se puede cambiar según la demanda: Cummins, Carter, etc.

Característica y aplicación del producto

1.Construcción eficiente: con el diseño de núcleo integrado de la draga de succión con cortador HAIDING SHIPYARD para dragado, transporte y descarga de lodo, admite operación continua las 24 horas. No solo presenta una baja tasa de fallas del equipo y un rendimiento confiable, sino que también requiere solo de 1 a 3 personas para una fácil operación, lo que aumenta significativamente la eficiencia de la construcción y reduce los costos de mano de obra.

2.Excelente adaptabilidad: cubre las necesidades de dragado en diversas áreas de agua y ofrece un excelente rendimiento de excavación y transporte para múltiples tipos de suelo, como arena, limo y arcilla, adaptándose a diferentes condiciones de trabajo sin ajustes frecuentes.

3. Controlabilidad de alta precisión: El control de alta precisión de nuestra draga de succión con cortador HAIDING SHIPYARD se basa en la operación combinada del sistema de control y las funciones de posicionamiento BeiDou o GPS. Esto permite un ajuste preciso de la profundidad, el ancho y el área de trabajo de la excavación, cumpliendo plenamente con los requisitos técnicos específicos en diferentes condiciones de trabajo.

4.Transporte y ensamblaje eficientes: El transporte y el ensamblaje también son altamente eficientes, ya que utilizan un diseño de ensamblaje modular que permite el transporte en camiones a sitios de construcción en vías navegables. Esta solución de ensamblaje modular no solo reduce significativamente los costos de transporte y el tiempo de ensamblaje, sino que también reduce la dependencia de maquinaria grande, lo que mejora efectivamente la eficiencia de la preparación de la construcción.

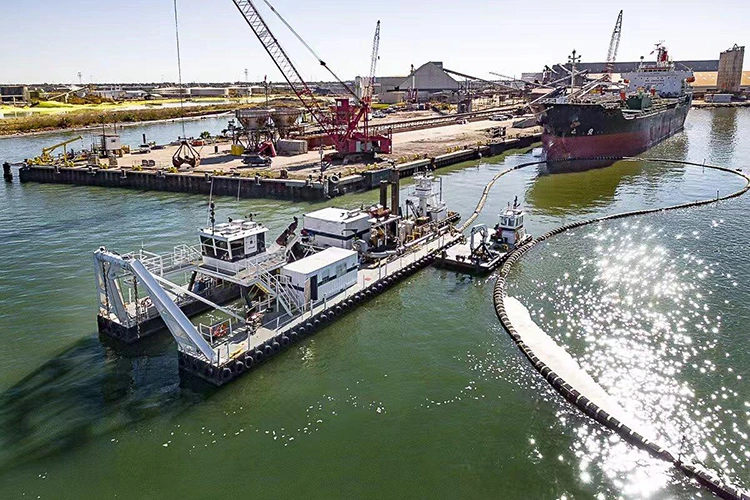

Cutter Suction Dredger
