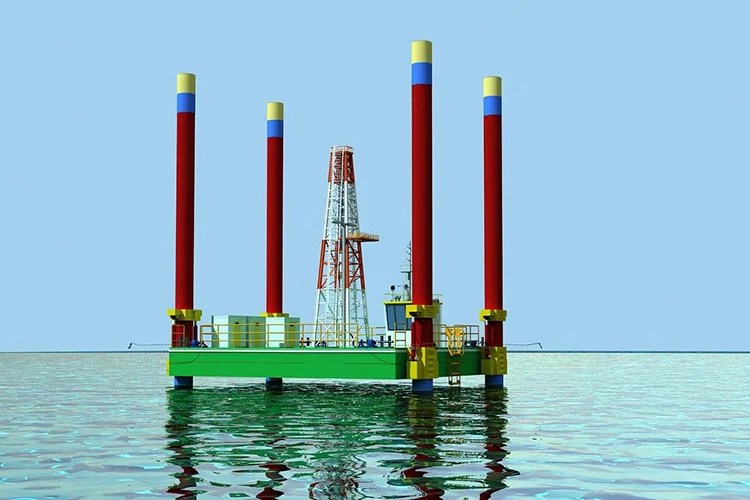

Plataforma de perforación con gato

Cuando se perfora a 4.000 m por debajo del lecho marino, una inclinación de la plataforma de 0,1° puede desviar el pozo a 6 m del objetivo. HAIDING SHIPYARD suministra una plataforma de perforación Jack Up que mantiene el nivel de la plataforma dentro de ±0,05° mediante compensación hidráulica de las patas en tiempo real, reaccionando al movimiento de las olas antes de que afecte la sarta. El piso de la plataforma cuenta con un malacate de 5000 m, una mesa giratoria de 60 kN·m y una bomba de lodo de 120 m³/h, todo ello dispuesto para que el perforador se concentre en el peso sobre la barrena y la ROP, no en luchar contra el movimiento del casco. Esta es una plataforma de perforación, no una barcaza elevadora; Cada elección de diseño comienza con el pozo.

¿Cómo afecta la inclinación de la plataforma a la localización de yacimientos profundos?

Los perforadores terrestres dan por sentado una ubicación fija en la superficie. En alta mar, el “piso de la plataforma” se asienta sobre patas que pueden asentarse, desplazarse bajo cargas de viento o reaccionar a los cambios de peso de los soportes de tuberías. La métrica que realmente importa no es la profundidad máxima, sino cuánto de esa profundidad permanece dentro de la zona de pago.

Una inclinación de 0,1° en la superficie produce un error de posición en el fondo del pozo de >6 m a 3500 m. Ese error a menudo deja la sección de producción fuera del yacimiento, lo que obliga a desviarse del rumbo que cuesta millones y consume semanas de tiempo de perforación. Incluso una oscilación menor durante las conexiones puede provocar una mala colocación del cemento o una desalineación del revestimiento.

El sistema de nivelación automática de Jack Up Drilling Platform (inclinómetro de tres ejes, precisión ±0,02°) ajusta continuamente cada pata para mantener el piso de la plataforma dentro de la tolerancia. La herramienta MWD envía datos de desviación y azimut a la pantalla del perforador cada 30 segundos. Si llega una tormenta, la compensación del tramo reacciona antes de que el MWD registre un cambio, por lo que el camino del pozo se mantiene suave. Este control de circuito cerrado es la razón por la que los pozos perforados desde esta unidad muestran consistentemente una desviación de verticalidad inferior a 0,5‰, incluso a través de largueros duros intercalados que tienden a desviar la broca de su curso.

Optimización de la circulación de lodo y eliminación de sólidos en pozos profundos

Bombeo de alta presión:Las bombas duales de 120 m³/h (una activa y otra de reserva) mantienen una presión >35 MPa para levantar recortes de sartas de perforación de 5000 m sin erosionar el pozo.

Control de sólidos de 4 etapas:Un tren de varias etapas (agitador, desarenador, desarenador y centrífuga) elimina sólidos perforados de hasta 5 a 7 micrones.

Control ECD y reología:Los bypass de centrífuga y las tolvas de mezcla de alto cizallamiento permiten ajustes de lodo en tiempo real durante las conexiones, evitando picos de ECD y pérdidas de fluido en lutitas sobrepresionadas.

Tanque doble y mantenimiento: Los tanques agitadores dedicados mantienen homogéneos los lodos a base de agua y aceite. Las válvulas aéreas accesibles reducen el tiempo de limpieza en plano, manteniendo una ROP diaria de 200 a 300 m en roca blanda y de 80 a 100 m en formaciones abrasivas.

Patas Spud que comprenden la variabilidad del fondo marino

Las condiciones del fondo marino varían ampliamente entre las zonas operativas: desde arcillas duras en el Mar del Norte y arenas sueltas frente a África occidental hasta limos blandos y comprimibles en la Bahía de Bohai. Manejar estas suaves capas superiores y tormentas repentinas sin riesgo de dañar la plataforma depende de cuatro opciones de diseño estructural:

Geometría de las patas de armadura: Cuatro patas seccionales tipo armadura (de 2,0 a 2,5 m de diámetro, longitudes de 30 a 150 m) proporcionan la rigidez estructural necesaria para diferentes profundidades de agua y distribuciones de carga en el fondo marino.

Prevención de perforaciones: los botes de patatas expandibles con un área de contacto de ≥80 m² distribuyen el peso de la precarga de manera uniforme. Esta gran huella evita la perforación (una penetración repentina en la pierna que puede inclinar el casco y sobrecargar el equipo de elevación) y puede ampliarse aún más según los informes geotécnicos del sitio.

Metalurgia de bastidores endurecidos: Los bastidores de patas utilizan acero marino CCSB templado y revenido endurecido a ≥200 HB, lo que brinda a los dientes del engranaje una vida útil de 25 años contra la fatiga cíclica y la corrosión por estrés del agua salada.

Parámetros de supervivencia ante tormentas: Las velocidades de elevación a plena carga de 0,2 a 0,4 m/min permiten elevar rápidamente la plataforma para despejar las ráfagas entrantes. Combinada con una resistencia al viento de grado 12 y una tolerancia a olas de 6 m, la plataforma de perforación Jack Up permanece fija en su ubicación durante los estados del mar monzónico que obligan a los buques flotantes a desconectarse.

¿Por qué 6 secciones superan a un casco gigante?

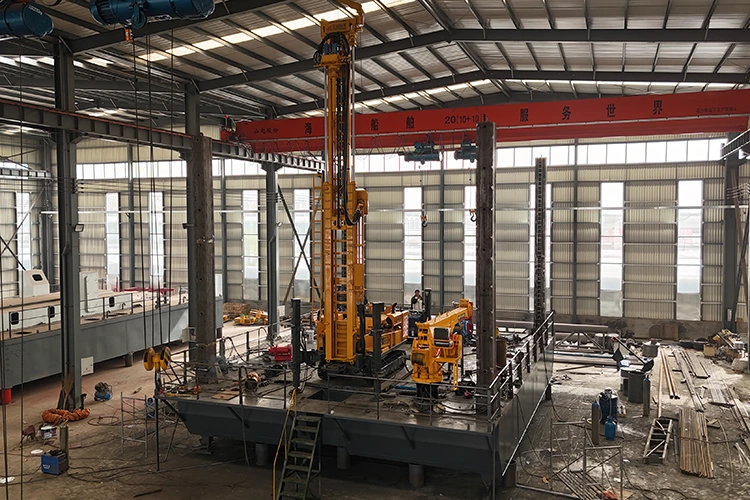

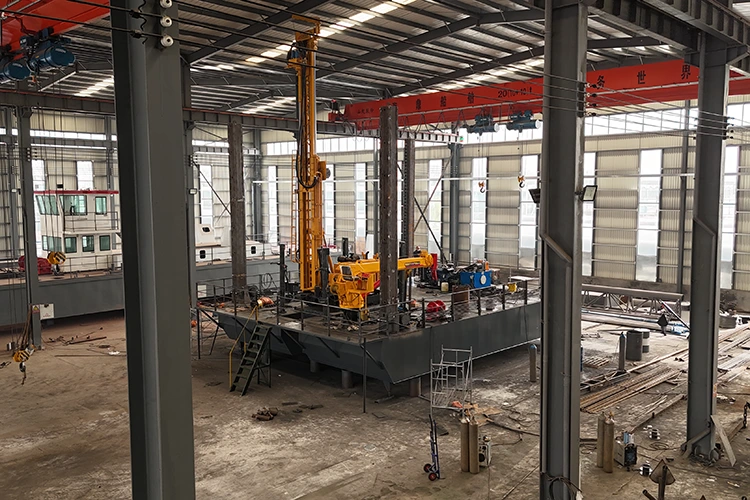

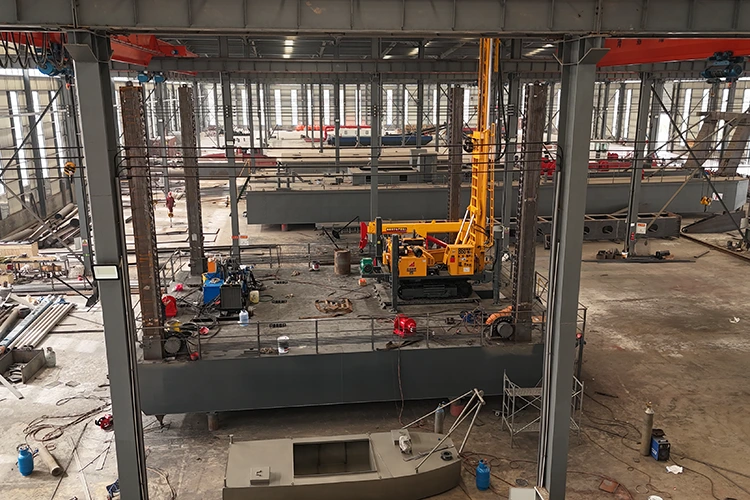

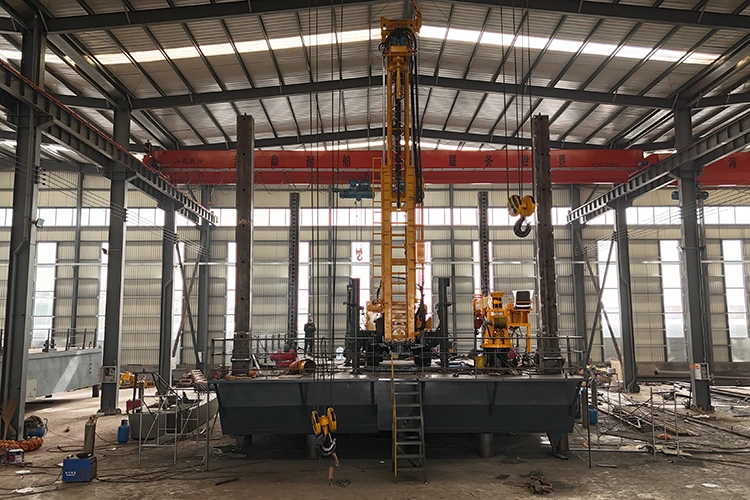

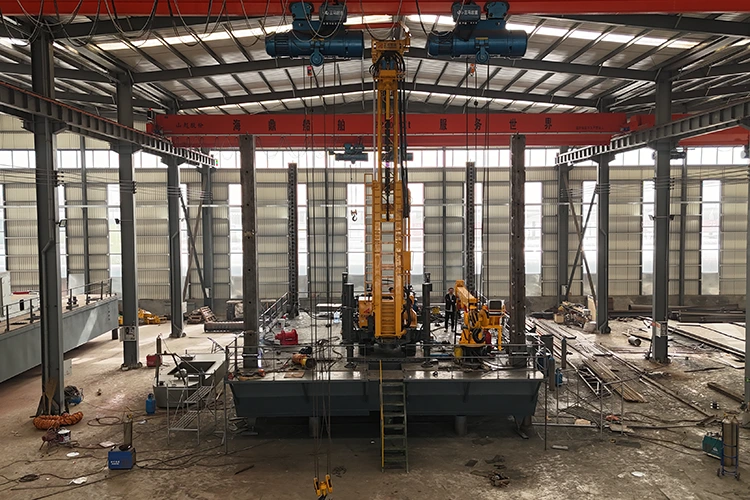

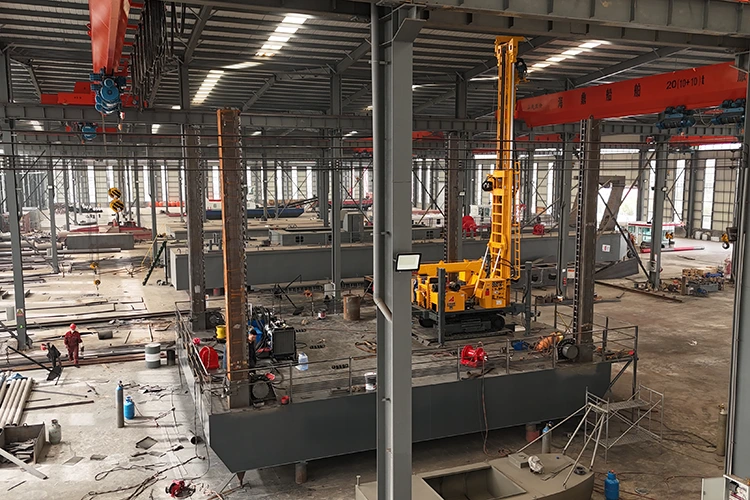

Los equipos autoelevables tradicionales requieren patios dedicados y remolque de carga pesada. Esta plataforma de perforación Jack Up está dividida en 6 a 8 módulos (cubierta principal, secciones de patas, módulo de perforación) cada uno de ≤120 toneladas. Ese enfoque aporta varios beneficios prácticos:

• Los módulos viajan en camión, ferrocarril o barco estándar de cubierta plana a cualquier puerto con una grúa de 150 toneladas.

• El montaje en el sitio demora entre 10 y 15 días utilizando una grúa flotante y conexiones de bridas atornilladas (sin soldaduras en campo en las estructuras primarias).

• Para campañas de múltiples pozos, puede perforar la primera plataforma mientras la segunda se ensambla cerca.

• Las secciones son totalmente intercambiables: una pata dañada se puede cambiar sin desmontar toda la plataforma, lo que reduce el tiempo de inactividad y prolonga la vida útil.

Elección del material: no solo acero, sino el acero adecuado

La estructura principal utiliza placa de acero marino CCSB (rendimiento ≥235MPa) con espesores de viga principal de 50 mm y superiores. Las áreas de cubierta sujetas a cargas pesadas de tanques de lodo y carcasas obtienen una versión modificada resistente al desgaste que resiste la abrasión de la superficie causada por la manipulación de tuberías.

La protección subacuática está diseñada para una larga vida útil en el campo. El revestimiento pesado de aguas profundas más el sistema de ánodo de sacrificio proporciona una protección contra la corrosión de 15 años, igualando los ciclos típicos de desarrollo de campo.

Incorpora resistencia a bajas temperaturas: la placa CCSB proporciona una energía de impacto ≥27J a –20 °C, lo que permite perforar durante todo el año en latitudes septentrionales (por ejemplo, en el invierno de Bohai). El sistema de lodo incluye aislamiento y calefacción de trazas para mantener la viscosidad incluso cuando la temperatura ambiente cae por debajo del punto de congelación, de modo que no se vea obligado a suspender las operaciones durante los meses más fríos.

Parámetros técnicos detallados

Escenarios de aplicación

Pozos de exploración en cuencas fronterizas: Mar de China Meridional/Mar de China Oriental, entre 50 y 100 m de profundidad de agua, perforación hasta 5.000 m para probar yacimientos de carbonato o turbidita. Los registros de lodo y MWD en tiempo real identifican zonas productivas, lo que reduce los recorridos de cableado y el tiempo de evaluación en un 30 %.

Pozos de desarrollo en campos maduros: Bahía de Bohai/Golfo de Beibu, de 10 a 50 m de profundidad, perforación direccional para cubrir múltiples bloques de fallas desde una sola ubicación. La plataforma ofrece una ganancia de eficiencia del 25 % con respecto a diseños más antiguos: los disparos más rápidos (conexiones en menos de 2 minutos) y el manejo automatizado de tuberías reducen el trabajo manual.

Operaciones de reacondicionamiento y reentrada: la torre de perforación y la subestructura manejan cargas más pesadas para recuperación tubular y herramientas de pesca, lo que elimina la necesidad de un barco de reacondicionamiento separado.

Adaptaciones de ingeniería y sistemas de soporte a lo largo de la vida

Adaptar el hardware de la plataforma a los desafíos específicos del sitio y mantener la preparación operativa requiere modificaciones estructurales específicas y soporte de campo global:

Personalización estructural

Las longitudes de las patas (hasta 150 m), las áreas de contacto del lata (≥80 m²) y las capacidades de elevación de las grúas están diseñadas para adaptarse a las profundidades del agua, los perfiles de soporte del suelo y los requisitos de carga pesada específicos del sitio.

Paquetes para entornos severos

Las modernizaciones para climas fríos integran fluidos hidráulicos de baja temperatura, tanques aislados y canales de lodo calentados por trazas para condiciones bajo cero. Los paquetes de alta temperatura y alta presión (HTHP) agregan pilas de prevención de explosiones (BOP) reforzadas y un colector secundario de estrangulación/eliminación de 70 MPa.

Logística global y servicio in situ

Los centros regionales de repuestos en Rotterdam, Singapur y Houston almacenan componentes de alto desgaste para una entrega rápida, respaldados por el envío de ingeniería in situ dentro de las 48 horas a las principales cuencas marinas.

Preparación operativa

Los sistemas de telemetría brindan monitoreo remoto en tiempo real de la inclinación del casco y el estado de elevación, junto con una capacitación estructurada de la tripulación previa a la perforación para garantizar la seguridad operativa desde el primer día.

Preguntas frecuentes

P: ¿Cómo maneja la plataforma de perforación Jack Up la perforación direccional cuando el fondo marino es irregular?

R: Revisamos el informe geotécnico del sitio y ajustamos la secuencia de precarga para evitar un asentamiento desigual. Las latas de perforación de gran tamaño distribuyen la presión y el gato diferencial puede compensar la pendiente del fondo marino antes de que comience la perforación.

P: ¿Qué sucede si la bomba de lodo falla mientras se perfora una sección crítica?

R: Se conecta una bomba de reserva idéntica a través de válvulas múltiples; el cambio demora <10 minutos. Disponemos de camisas, pistones y válvulas de repuesto a bordo, y se programan inspecciones mensuales de las bombas para evitar fallas repentinas.

P: ¿Puede la plataforma operar con una tripulación reducida durante períodos prolongados?

R: La automatización cubre los parámetros del malacate, la mesa giratoria y la bomba de lodo, lo que permite que un perforador y un asistente administren la perforación normal. Para viajes y recorridos de revestimiento, recomendamos un equipo estándar, pero el diseño reduce el manejo manual, lo que permite operaciones eficientes con entre 20 y 25 personas.

P: ¿Cómo se garantiza el control de pozos en zonas profundas y de alta presión?

R: El sistema de control del pozo es independiente del sistema hidráulico de la plataforma, con un acumulador dedicado y dos pilas de BOP (anular y ariete). El colector de estrangulamiento tiene una clasificación de 70 MPa con un actuador a prueba de fallas. Se realiza una prueba de presión completa después de la precarga de cada pierna y nuestros procedimientos de emergencia siguen las pautas de elevación con elevador en aguas profundas de la IADC.
