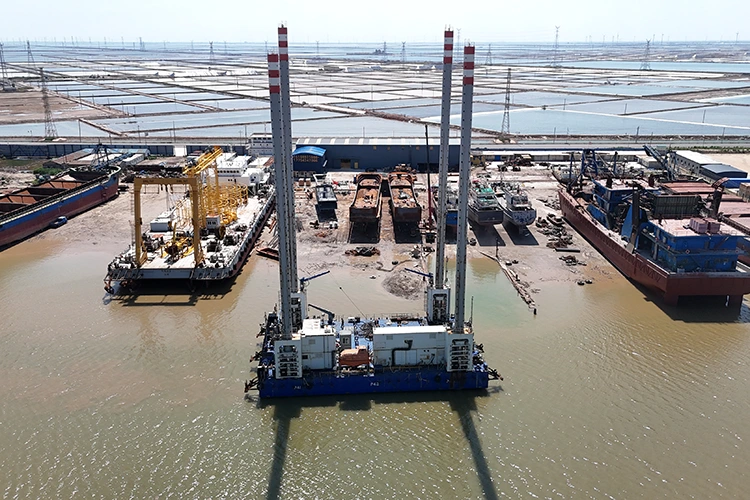

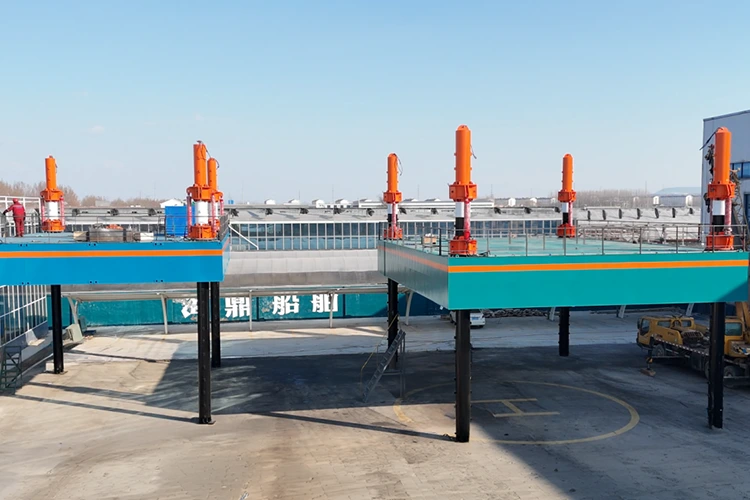

Plataforma de trabajo con gato

El alquiler de barcazas separadas para cada fase del proyecto aumenta las tarifas diarias y complica la logística en alta mar. Procedente directamente de las instalaciones del proveedor chino de HAIDING SHIPYARD Jack Up Working Platform, este sistema autoelevador elimina la redundancia de la flota mediante el uso de bloqueos de cubierta estandarizados. Los operadores intercambian módulos funcionales en un casco estable para soportar el apilamiento, la preparación y la inyección con un solo activo.

El problema del director de proyectos: activos que sólo funcionan una semana al mes

Tiene un programa de construcción costa afuera de 12 meses. La barcaza grúa está ocupada desde hace cuatro meses. El resto del tiempo, es esperar los materiales, esperar el clima o esperar el próximo paquete de trabajo. Pero todavía estás pagando la tarifa del fletamento, que a menudo oscila entre 50 000 y 80 000 dólares por día.

La plataforma de trabajo cambia esa aritmética:

Cada cambio de plataforma de trabajo Jack Up tarda dos días. La alternativa (mantener una barcaza, un buque grúa y un flotador de alojamiento separados en el lugar) costaría tres veces más y ocuparía tres veces la coordinación marítima.

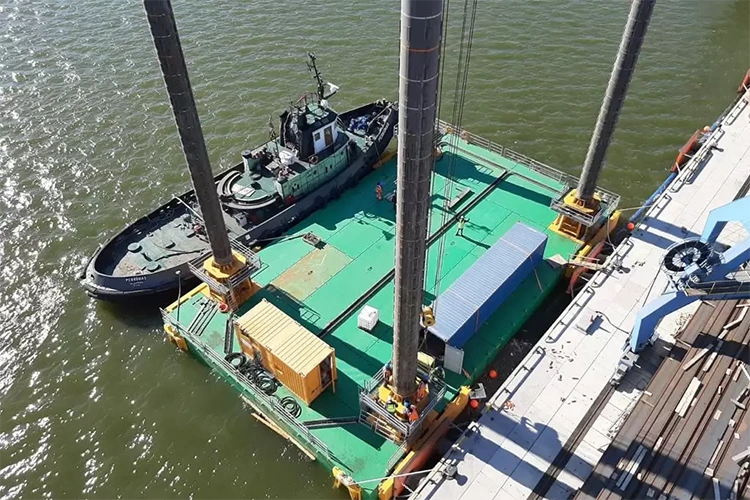

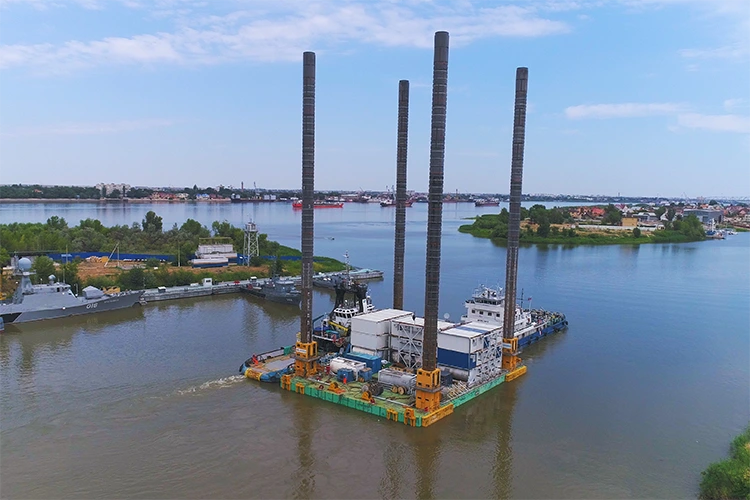

Lo que realmente significa "cambio de módulo" en cubierta

La interfaz del módulo no es un complicado rompecabezas de ingeniería. Las cerraduras hidráulicas acoplan el marco de base del módulo a la plataforma de la plataforma. Una grúa estándar levanta el módulo, coloca el siguiente y los bloqueos se activan. Sin soldadura. Sin molienda. No hay recertificación estructural entre swaps.

Tres módulos principales cubren el 90% de lo que necesitan los proyectos offshore:

Los complementos adicionales incluyen cabañas residenciales (de 20 a 50 personas), cabañas con generadores (de 500 a 1000 kW) y cabañas de investigación con equipo de monitoreo meteorológico y de calidad del agua. Estas no son instalaciones permanentes: van y vienen según lo dicta el trabajo.

Posicionamiento y nivelación: la diferencia entre "suficientemente cerca" y "exactamente"

Una elevación con grúa no necesita precisión milimétrica. La lechada de hormigón sí lo hace. La plataforma utiliza un sensor de inclinación de doble eje (precisión ±0,05°) y un sistema de posicionamiento GPS+Beidou (precisión horizontal ≤1m). La nivelación automática mantiene la inclinación de la plataforma a ±0,1°. Cuando se vierte una tapa de lechada de 2 metros de diámetro, ese 0,1° se traduce en menos de 2 mm de pendiente en el área de vertido, lo que está dentro de las especificaciones.

Para trabajos de soldadura, la plataforma de trabajo Jack Up de HAIDING SHIPYARD agrega patas de soporte retráctiles en la ubicación del módulo. Cada pata empuja hacia abajo con una fuerza de ≥300 kN, sujetando la plataforma contra el casco y aislando la superficie de trabajo de cualquier flexión del casco causada por los movimientos de la grúa o las cargas de las olas. La verticalidad de la soldadura se mantiene por debajo de 1 mm en una costura de soldadura de 3 metros, lo que significa menos rechazos de END y menos retrabajo.

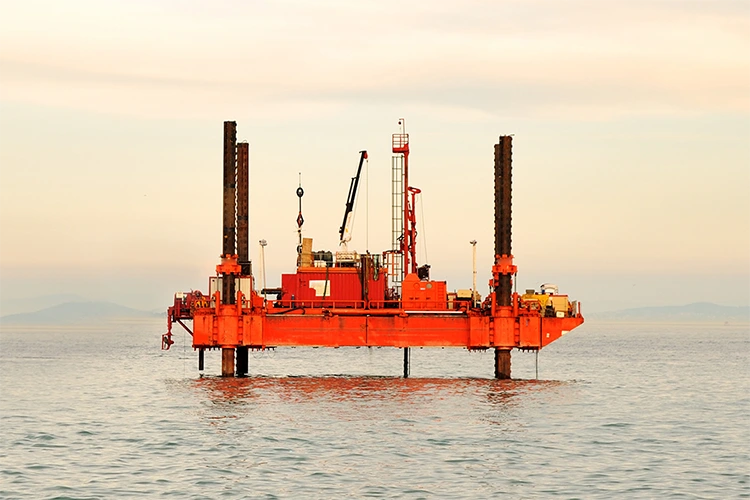

Piernas que no luchan contra el fondo marino

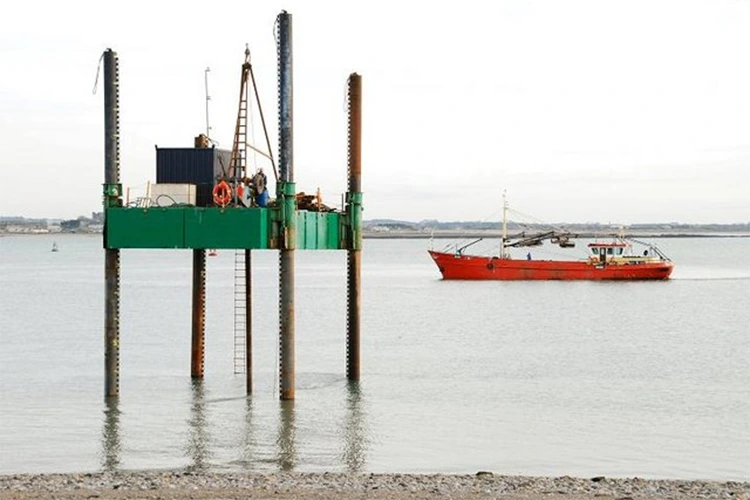

Tres o cuatro patas tipo armadura (de 2,5 a 3,0 metros de diámetro, acero CCSB); el número depende de los requisitos de estabilidad y la distribución de la carga útil. La longitud de la pierna se corta a pedido:

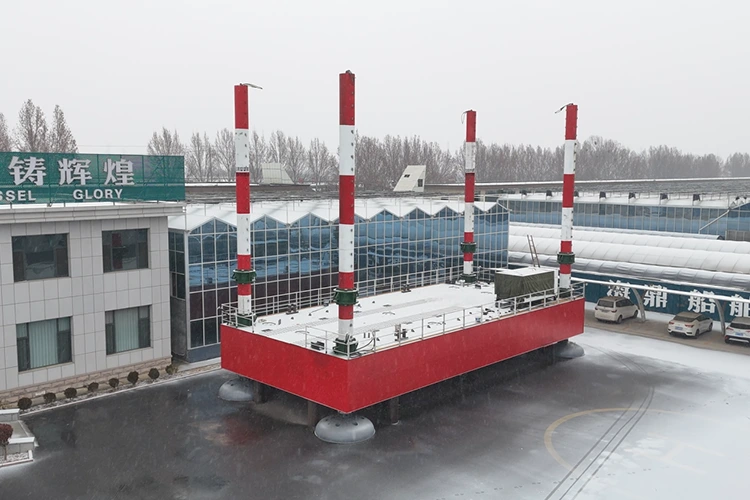

Los contenedores de patatas son ampliables, tienen una superficie de contacto ≥60m² y los dimensionamos según informe geotécnico. La arcilla blanda deja una huella más grande; La arena dura consigue una penetración más profunda. Los soportes para las patas están templados y revenidos a ≥200 HB, lo que proporciona 20 años de vida útil en agua salada antes de que los soportes necesiten un repaso importante.

La velocidad de elevación es de 0,3 a 0,5 m/min a plena carga: lo suficientemente rápida como para despejar una ráfaga repentina y lo suficientemente lenta como para evitar un choque hidráulico en el sistema de elevación. La clasificación del viento es Grado 11, con tolerancia a olas de hasta 5 metros y velocidades de corriente de hasta 2 nudos. Estos no son límites teóricos; Se han observado durante las operaciones monzónicas en el Mar de China Meridional y durante el apoyo a las perforaciones invernales en la Bahía de Bohai.

¿Cómo se trasladan los módulos de 100 toneladas desde el patio al sitio sin embarcaciones de carga pesada?

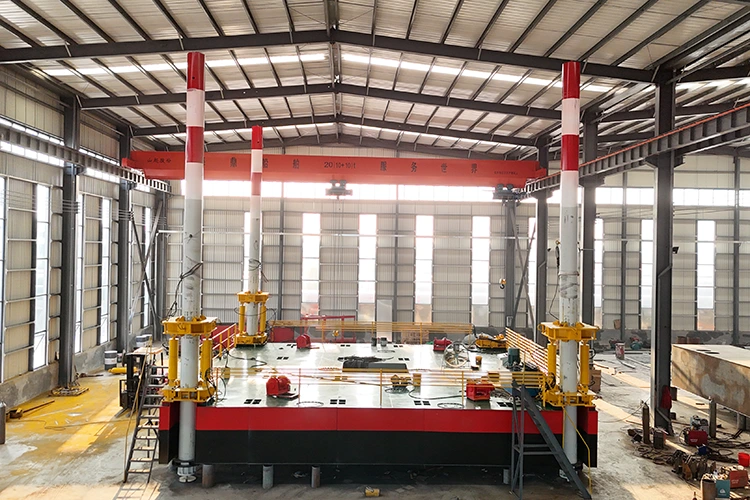

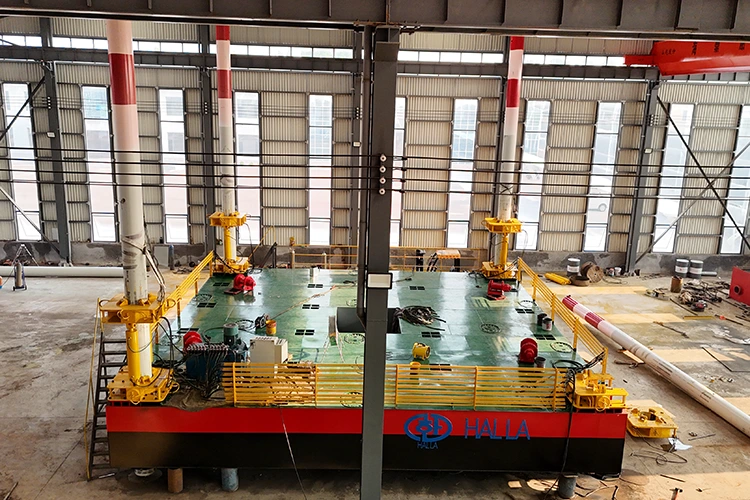

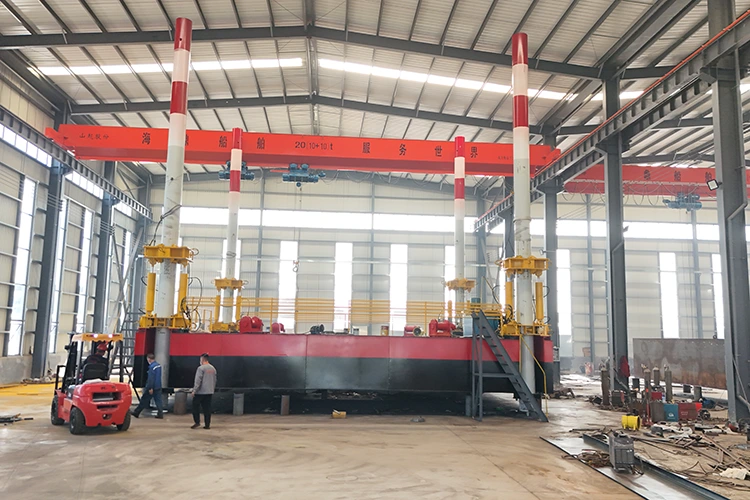

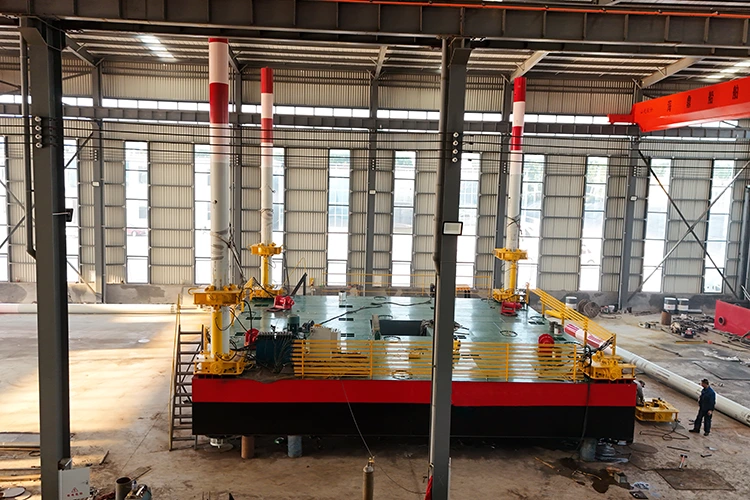

La plataforma de trabajo Jack Up está fabricada en 5 a 7 secciones. El peso máximo de una sola sección es de 100 toneladas, lo que está dentro de la capacidad de elevación de la mayoría de las grúas portuarias y de los buques estándar de carga pesada. Las secciones viajan en camión, ferrocarril o barcaza marítima, sin permisos especiales ni convoyes escoltados.

El montaje en obra utiliza conexiones de brida con pernos pretensados. Solo se requiere soldadura para elementos no estructurales como pasamanos y bandejas de cables. Una grúa flotante coloca cada sección en su lugar y el equipo de montaje aprieta los pernos según las especificaciones. Tiempo total desde la llegada del tramo hasta la plataforma completamente equipada: 8 a 12 días. En comparación con un sistema autoelevable integral tradicional, que se remolca desde un astillero y que a menudo requiere entre 15 y 20 días de fijación al mar y puesta en servicio después de su llegada, este método ahorra un 40 % del tiempo de implementación.

Acero CCSB: no es una especificación, es un requisito

La placa de acero marino CCSB es el material estándar para toda la estructura primaria. Las vigas principales tienen un espesor ≥40 mm y un límite elástico ≥235 MPa. El revestimiento de la plataforma en las áreas de los módulos es una variante resistente al desgaste (≥30 mm) que soporta la abrasión de equipos con orugas y carga deslizante.

La protección contra la corrosión consta de dos capas: un revestimiento pesado de aguas profundas en todas las estructuras sobre el agua, además de un sistema de ánodo de sacrificio para los componentes submarinos. Combinados, ofrecen 15 años de protección antes de la primera intervención importante en dique seco. Para entornos de baja temperatura, la placa CCSB se somete a pruebas de impacto a 27 J a –20 °C, lo que cubre operaciones invernales en el mar de Bohai y regiones similares de agua fría.

Parámetros técnicos detallados

¿Dónde ha demostrado su valor el concepto de plataforma modular?

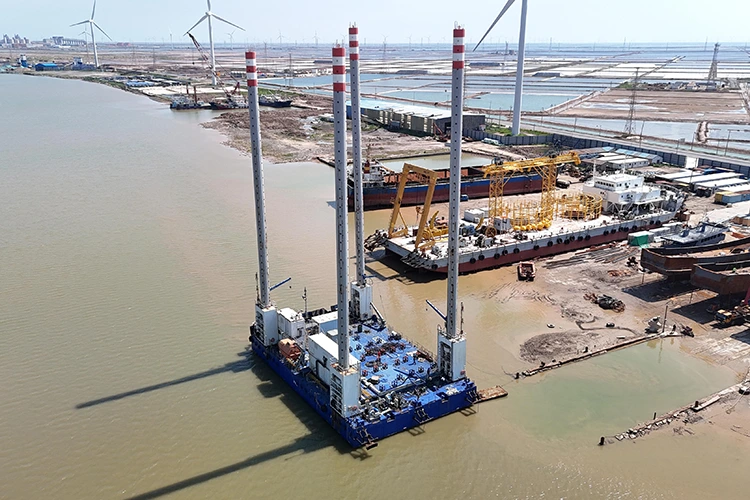

Apoyo a la construcción de parques eólicos: costas de Jiangsu y Fujian. Primera etapa: módulo de elevación para posicionamiento de pilotes. Segunda etapa: módulo constructivo para el rejuntado de cimentaciones. La plataforma de trabajo Jack Up de HAIDING SHIPYARD permaneció en el lugar durante seis meses, intercambiando módulos dos veces, sin abandonar el sitio. La planitud del vertido se mantuvo en ±0,3 m a lo largo de tapas de lechada de 50 metros de largo.

Apoyo al cruce del oleoducto: Estrecho de Qiongzhou. Módulo de elevación (grúa de 100 toneladas) y módulo de almacenamiento (bodega de 500 m³) con tramos de tubería revestidos por etapas para el buque de colocación. La precisión del posicionamiento de la plataforma mantuvo los puntos de entrega de tuberías dentro de 0,5 m de la rampa de tendido, lo que redujo el tiempo de espera del buque de tendido en un tercio.

Respuesta de emergencia al derrame de petróleo: Bahía de Bohai. Plataforma implementada en 12 días desde secciones de stock. Equipado con skimmers de petróleo y tanques de almacenamiento, además de cabañas para el equipo de respuesta. La clasificación de viento de grado 11 permitió un avance continuo durante un período de tormenta de dos semanas que dejó en tierra a todos los demás buques de respuesta.

Soporte de reparación de plataformas: Mar de China Oriental. Módulo de mantenimiento con herramientas hidráulicas y equipos de prueba. La plataforma rígida de la plataforma (las patas de soporte retráctiles enganchadas) permitieron un trabajo de alineación de precisión en un módulo dañado, mientras que las viviendas mantuvieron al equipo de reparación en el sitio durante todo el trabajo de 18 días.

Opciones de personalización

La longitud de las patas y el tamaño de la lata de papas se adaptan al fondo marino y a la profundidad del agua. Para condiciones polares o invernales, agregamos calentadores de fluido hidráulico y aislamiento de cubierta. Para ambientes tropicales, mejoramos el recubrimiento con una capa de grafeno que resiste los rayos UV y la alta humedad.

Manejamos la certificación de materiales CCSB, la clasificación ABS/CCS/DNV y proporcionamos a los operadores un conjunto completo de tablas de carga y cálculos de estabilidad para cada configuración de módulo. Si su proyecto necesita un módulo personalizado (un paquete de prueba de pozo, un sistema de soporte de buceo o una grúa con un brazo más largo), podemos diseñar la interfaz y suministrarle el módulo como una adición llave en mano.

Preguntas frecuentes

P: ¿La plataforma puede operar con un módulo que ya poseemos de otro proveedor?

R: Sí, siempre que el marco base del módulo coincida con nuestras dimensiones de interfaz estándar y su centro de gravedad esté dentro del alcance permitido. Podemos proporcionarle el dibujo de la interfaz y el patrón de pernos para que su fabricante pueda construir una base compatible. Requerimos una revisión estructural de la distribución del peso del módulo y las características de carga dinámica antes de la instalación.

P: ¿Cuál es el tiempo de respuesta típico entre cambios de módulos?

R: El procedimiento estándar (quitar el módulo con grúa, colocar el siguiente, activar los bloqueos hidráulicos y completar la prueba de funcionamiento) demora ≤48 horas. Lo hemos hecho en 36 horas con una cubierta preparada y una grúa flotante preparada. La parte más larga suele ser la prueba funcional, no el intercambio físico.

P: ¿Cómo mantiene la plataforma la estabilidad cuando se levanta un módulo pesado?

R: Las patas de las patatas permanecen fijas en el fondo del mar durante todo el intercambio. El peso total de la plataforma cambia, pero la plataforma permanece a la misma elevación. Nuestros cálculos de estabilidad para la plataforma de trabajo Jack Up tienen en cuenta las combinaciones de módulos más livianos y pesados, y el sistema de nivelación ajusta la presión de las piernas en tiempo real para mantener una inclinación de ±0,1° independientemente del cambio de carga.

P: ¿La plataforma es adecuada para una implementación a largo plazo en una ubicación o está diseñada para movimientos frecuentes?

R: Ambos. Los soportes para las piernas y el sistema de elevación de la plataforma de trabajo Jack Up están clasificados para 20 años de uso cíclico. Para proyectos que permanecen en un lugar durante varias temporadas, recomendamos una inspección anual de los soportes para las patas y un retoque del revestimiento. Para proyectos que se mueven cada pocas semanas, la velocidad de elevación de 0,3 a 0,5 m/min permite una reubicación eficiente sin causar un desgaste excesivo en el mecanismo de elevación.
